Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 чугун GGG40/нержавеющая сталь 304, EPDM, с пневмоприводом DN.ru PA-DA-105, пневмораспределителем 4M310-08 220В, БКВ APL-510N EX, ручным дублером MON3-700-T38-ISO и БПВ AFC2000

• Тип затвора - поворотный дисковый
• Модель арматуры - WBV1331E-2W-F-H
• Диаметр - 80 мм
• Давление номинальное - 16 бар
• Среда - вода, воздух, нейтральные среды
• Температура рабочей среды - от -25 до +130°C
• Применение - водоснабжение, промышленность, Системы отопления
• Цвет затвора - Синий
• Тип присоединения - фланцевый
• Управление - пневмопривод двойного действия
• Класс герметичности - A
• Крутящий момент - 100 Нм
• Тип ISO-фланца арматуры - F05
• Квадрат штока - 9х9 мм
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 7.6 кг

• Модель привода - PA-DA-105
• Наличие ручного дублера - штурвал
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Рабочее давление - 2...8 бар
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Максимальный диаметр частиц - менее 30 мкм2
• Температура рабочей среды - от–20 до +80°C
• Диапазон регулировки - ± 5° для вращения при 0° и 90°
• Подача воздуха - G1/4"
• Крутящий момент - 197 Нм
• Тип ISO-фланца - F07/F10
• Квадрат штока - 22х22 мм
• Вес привода - 6.1 кг
• Страна производитель привода - Китай

• Конструкция - золотникового типа
• Номинальное давление - 12 бар
• Рабочее давление - 1.5...8 бар
• Рабочая среда - фильтрованный сжатый воздух
• Температура окружающей среды - от +5 до +50 ⁰C
• Частота срабатывания - 5 циклов/с
• Степень защиты - IP65
• Крепление - через сквозные отверстия в корпусе
• Материал корпуса - анодированный алюминий
• Время отклика - 0,05 с
• Напряжение питания - 220 В
• Вес пневмораспределителя - 0.22 кг

• Модель блока концевых выключателей - APL-510N EX
• Защита - всепогодный IP67, взрывозащищенный E EX d IIC T6
• Температура окружающей среды - от -20°C до +66°C
• Резьба кабельного ввода - 2 x NPT 3/4”
• Клеммная колодка - 8 ячеек 0.08-2.5мм2
• Номинальное напряжение - 250В
• Номинальный ток - 16 А
• Переключатели/датчики - два механических переключателя / два датчика приближения
• Полный угол поворота - 90°
• Средний ресурс - 10 000 000 циклов
• Вес - 1.8 кг

• Модель ручного дублёра - MON3-700-T38-ISO
• Режим работы - повторно-кратковременный, реверсивный
• Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла
• Ход - механический предел 0-90°
• Климатическое исполнение - У, УХЛ, Т, ОМ
• Степень защиты - IP67
• Передаточное отношение - 38:1
• Выходной крутящий момент - 700 Нм
• Тип ISO-фланца - F07/F10/F12
• Квадрат штока - 22x22 мм
• Вес - 6.9 кг

• Рабочее давление - 8 бар
• Максимальное давление - 10 бар
• Регулируемый диапазон давления - 0.5...9 бар
• Давление разрушения - 15 бар
• Рабочая температура - от -5°C до +60°C
• Подсоединение воздуха - 1/4"
• Размер фильтруемых частиц - 40 мкм
• Вязкость масла - ISO VG 32
• Вес - 0.395 кг

• D - 200 мм
• L - 114 мм
• D1 - 160 мм
• D2 - 132 мм
• n-d - 8шт-18мм

• A - 152 мм
• B - 216 мм
• C - 46 мм
• D - 55 мм
• E - 109 мм
• F - 26 мм
• G - 15 мм
• M - 80 мм
• N - 30 мм
• P - 20 мм
• O - 34 мм

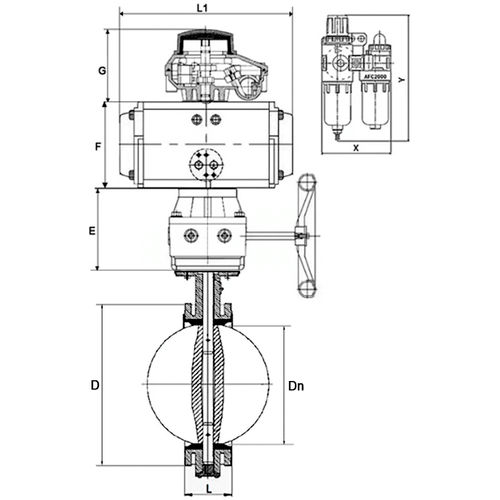

Все размеры представлены на эскизе

• A - 118 мм
• B - 118 мм
• C - 138.4 мм
• D - 17 мм
• E - 19 мм
• F - 7 мм
• G - 3 мм
• H - 4 мм
• I - 59 мм
• J - 59 мм
• K - 59 мм
• L - 59 мм
• M - 121.4 мм
• d1 - 50 мм
• d2 - 5 мм

• D1 - 102 мм
• D2 - 125 мм
• D3 - 102 мм
• D4 - 125 мм
• C - 129 мм
• M - 22 мм
• b1 - 22 мм
• N - 28 мм
• b2 - 22 мм
• A - 140 мм
• B - 71 мм
• F - 166 мм
• T - 70 мм
• Y - 212 мм
• H - 180 мм
• S - 68.7 мм
• K - 12.5 мм

• A - 162 мм
• B - 88 мм
• C - 139 мм
• D - 31 мм
• E - 53.5 мм
• F - 12 мм
• G - 8 мм
• H - 7 мм
• I - 13.3 мм
• J - 39 мм
• K - 5 мм
• L - 40 мм
• M - 32 мм
• N - 53 мм
• O - 29 мм
• P - 6 мм
• R - 41.5 мм
