Затворы дисковые поворотные DN.ru WBV3131E-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками. Сфера применения - производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические параметры затворов дисковых поворотных DN.ru WBV3131E-2W-T-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	муфтовый (резьбовой)
Тип управления	пневмопривод
Давление номинальное PN	10 бар
Материал корпуса	Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа	Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение	EPDM
Минимальная температура рабочей среды	-20 °C
Максимальная температура рабочей среды	135 °C
Страна производитель	Россия

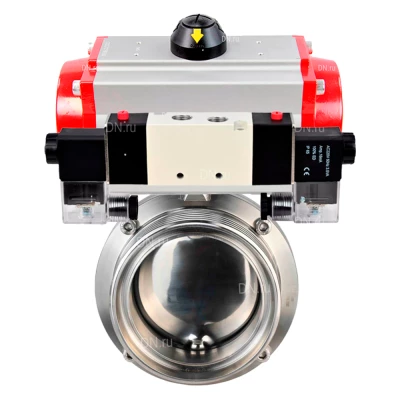

Затворы дисковые поворотные DN.ru WBV3131E-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

Изображение затворов дисковых поворотных DN.ru WBV3131E-2W-T-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131E-2W-T-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

Размер	Dn, мм	D1, мм	A, мм	K, мм	G
Ду40 с PA-DA-052	37	90	74	8x8	Rd65x1/6
Ду100 с PA-DA-052	100	159	104	10х10	Rd130x1/4
Ду100 с PA-DA-065	100	159	104	10х10	Rd130x1/4
Ду80 с PA-DA-052	81	139	84	10х10	Rd110x1/4
Ду80 с PA-DA-065	81	139	84	10х10	Rd110x1/4
Ду65 с PA-DA-052	66	124	80	10х10	Rd95x1/6
Ду65 с PA-DA-065	66	124	80	10х10	Rd95x1/6
Ду50 с PA-DA-052	49	106	76	10х10	Rd78x1/6
Ду50 с PA-DA-065	49	106	76	10х10	Rd78x1/6
Ду15 с PA-DA-065	15	78	66	8x8	Rd34x1/8
Ду40 с PA-DA-065	37	90	74	8x8	Rd65x1/6
Ду32 с PA-DA-052	31	86	70	8x8	Rd58x1/6
Ду32 с PA-DA-065	31	86	70	8x8	Rd58x1/6
Ду25 с PA-DA-052	25	78	66	8x8	Rd52x1/6
Ду25 с PA-DA-065	25	78	66	8x8	Rd52x1/6
Ду20 с PA-DA-052	19	78	66	8x8	Rd44x1/6
Ду20 с PA-DA-065	19	78	66	8x8	Rd44x1/6
Ду15 с PA-DA-052	15	78	66	8x8	Rd34x1/8

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131E-2W-T-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

Деталировка затворов дисковых поворотных DN.ru WBV3131E-2W-T-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304
2	Поворотный узел	нержавеющая сталь AISI 304
3	Диск	нержавеющая сталь AISI 304
4	Седловое уплотнение	EPDM
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131E-2W-T-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V
