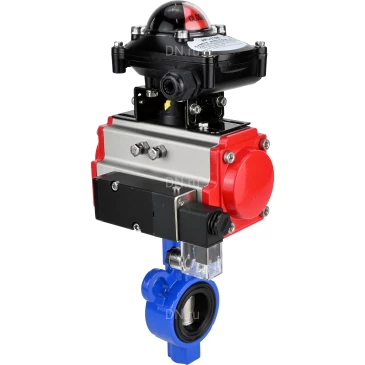

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду32 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 32 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 3.39 кг

Категория: Затворы с пневмоприводом

Артикул: D050-32440

Доставим в город Москва:

В наличии:

22 380 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 25 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 3.39 кг

Категория: Затворы с пневмоприводом

Артикул: D050-32439

Доставим в город Москва:

В наличии:

22 380 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные DN.ru AL-316L-EPDM предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Основные параметры затворов дисковых поворотных DN.ru AL-316L-EPDM Ду25-32 Ру16

Номинальный диаметр DN, мм	25-32
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Материал корпуса	алюминиевый сплав
Тип управления	ручной (рукоятка)
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	2...8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	Менее 30 мкм2
Рабочая температура, °С	от -20 до +80
	от -40 до +80 (низкотемпературная версия)
	от -20 до +160 (при сухом воздухе)
Диапазон регулирования	5° для вращения при 0° и 90°
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе (все внутренние и внешние детали имеют антикоррозийное покрытие).

Основные параметры пневмораспределителей

Конструкция	золотникового типа
Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	1,5…8
Рабочая среда	фильтрованный сжатый воздух
Температура окружающей среды t, ⁰C	от +5 до +50
Частота срабатывания	5 циклов/с
Ручное дублирование	есть
Степень защиты	IP 65
Крепление	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Время отклика	0,05 сек.

Основные параметры блока концевых выключателей

Значение	Исполнение	Опция
Максимальный ток	5 А
Максимальное напряжение	250 В
Взрывозащита	нет
Защита	Всепогодный IP65	IP67
Температура окружающей среды	От -40°C до +80°C	От -50°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”	PF1/2′′, P1/2′′M20х15, PG13.5
Клеммная колодка	8 ячеек 0.08-2.6mm2
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелѐный	ЗАКРЫТО: красный ОТКРЫТО: желтый
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25	2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR
Внешнее покрытие	Полиэстеровое покрытие (чѐрный)	красный, зелѐный, жѐлтый, синий цвет
Вал	Стандартный вал (17mm)	Удлинѐнный вал

Основные параметры затворов дисковых поворотных DN.ru AL-316L-EPDM Ду25-32 Ру16

Основные параметры пневмораспределителей

Основные параметры блока концевых выключателей
