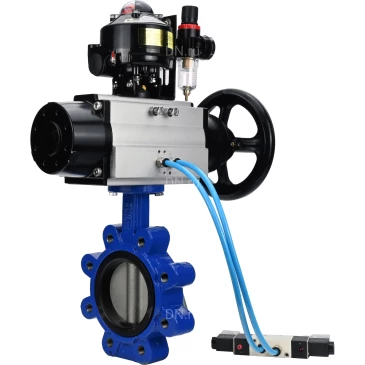

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевые, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевый, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 125 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: NBR

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 90 °С

Вес: 17.39 кг

Тип затвора: поворотный дисковый

Артикул: D050-44812

Доставим в город Москва:

В наличии:

50 359.8 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевый, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 150 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: NBR

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 90 °С

Вес: 20.69 кг

Тип затвора: поворотный дисковый

Артикул: D050-44813

Доставим в город Москва:

В наличии:

54 804.2 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 150
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевые, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000:

Модель	H, мм	A, мм	Е, мм	I, мм	В, мм	С, мм
Ду125	317.5	495	200	162	88	139
Ду150	354.5	495	200	162	88	139

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь SS 316

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-510N EX и БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Давление управления, бар	2 ÷ 8

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-08 220В

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-08 220В
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V320-08 220В

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 220В

Технические параметры блока концевых выключателей DN.ru APL-510N EX

Наименование	Значение
Модель блока концевых выключателей	APL-510N EX
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N EX

Модель БКВ	APL-510N EX
A, мм	118
B, мм	118
C, мм	138,4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121,4
Ød1, мм	50
Ød2, мм	5.1

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5
