Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA, БКВ APL-410N EX купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Блоки концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры.

Технические параметры затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, БКВ APL-410N EX

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Давление номинальное PN	16 бар
Материал корпуса	Углеродистая сталь A216 Gr WCB/25Л
Материал запорного органа	Нержавеющая сталь AISI 316L/03Х16Н15М3
Уплотнение	PTFE
Минимальная температура рабочей среды	-29 °C
Максимальная температура рабочей среды	180 °C
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA, БКВ APL-410N EX

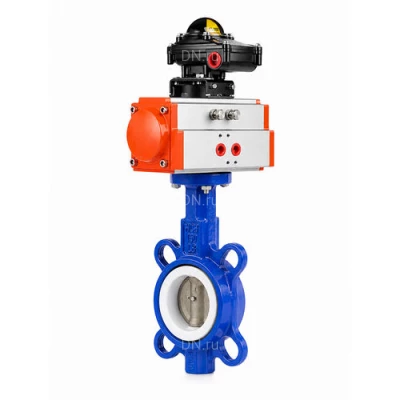

Изображение затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, БКВ APL-410N EX

Габаритные и установочные размеры затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, БКВ APL-410N EX

Размер	DN, мм	H1, мм	H2, мм	H3, мм	Dм, мм	Dк, мм	L, мм	C, мм
Ду40	40	66	126	25	73	90	43	125
Ду50	50	66	126	25	73	90	43	125
Ду65	65	74	137	25	85	103	46	145
Ду80	80	91	146	25	100	116	46	160
Ду100	100	105	166	25	131	151	52	180
Ду125	125	121	182	25	155	174	56	210
Ду150	150	134	198	25	184	205	56	240
Ду200	200	169	223	35	234	255	60	295
Ду250	250	200	270	35	288	315	68	355
Ду300	300	240	299	35	340	375	78	410

Эскиз габаритов затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, БКВ APL-410N EX

Деталировка затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, БКВ APL-410N EX

№	Наименование детали	Материал
1	Корпус	углеродистая сталь WCB
2	Манжета	PTFE
3	Диск	нержавеющая сталь AISI 316L
4	Шток	нержавеющая сталь SS 416/2Cr13
5	Шпилька	нержавеющая сталь AISI 316L
6	Втулка	EPDM
7	Уплотнительное кольцо	EPDM
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных WBV3432P-2W-Fb-H c пневмоприводом PA-DA, БКВ APL-410N EX

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT1/2”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT1/2”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	10
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№	Наименование	Материал
1	Визуальный индикатор	ABS пластик / поликарбонат
2	Крышка визуального индикатора	поликарбонат
3	Этикетка	-
4	Винты крышки БКВ	нержавеющая сталь
5	Крышка корпуса БКВ	литье алюминия под давлением
6	Вал	нержавеющая сталь
7	Концевые выключатели	-
8	Кулачки (эксцентрики)	поликарбонат
9	Корпус БКВ	литье алюминия под давлением
10	Клеммник	-
11	Клемма заземления	нержавеющая сталь
12	Отверстие (резьба) для кабельного ввода	-
13	Кронштейн	нержавеющая сталь

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных
