Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +200
Рабочая среда	минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10

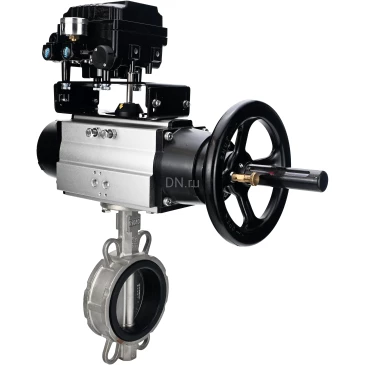

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

Модель	A, мм	B, мм	C, мм	PCD, мм	4-ØD	Q, °
Ду150	141	213.5	56	240	4-Ø23	22.5

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	VITON
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления	2 ÷ 8 бар
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура	от -20 до +80 °C
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота	90° ± 5°
Присоединительная резьба подачи воздуха	G 1/4ʺ
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматического позиционера YT-1000RSN:

Характеристика	Значение
Модель электропневматического позиционера	YT-1000RSN
Входной сигнал управления	4-20 мА
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1.4-7 бар
Угол хода рычага	0-90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	от -20°C до +70°C
Допустимая влажность окружающей среды	10-90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л/мин (при давлении 1.4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1.4 бар)
Материал корпуса	алюминиевое литье

Электропневматический позиционер YT-1000RSN

Габариты и размеры электропневматического позиционера YT-1000RSN:

Модель	YT-1000RSN
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24

Эскиз габаритов и размеров электропневматического позиционера YT-1000RSN
