Затворы дисковые поворотные DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом PA-SA и магнитным переключателем ALS200D купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с пневмоприводом PA-SA и магнитным переключателем ALS200D:

Наименование	Значение
Рабочее давление PN, бар	10
Температура рабочей среды t, ⁰C	от -50 до +180
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	резьбовое
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, циклов открытия/закрытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

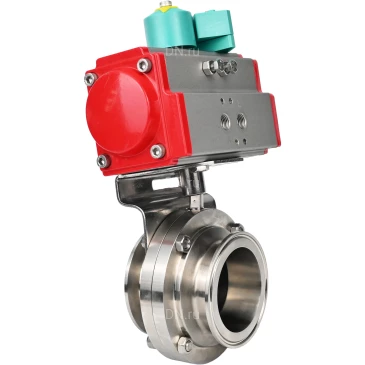

Затворы дисковые поворотные DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с пневмоприводом PA-SA и магнитным переключателем ALS200D:

Модель	Dn, мм	G	D1, мм	A, мм	K, мм
Ду15	15	Rd34x1/8	78	66	8х8
Ду20	19	Rd44x1/6	78	66	8х8
Ду25	25	Rd52x1/6	78	66	8х8
Ду32	31	Rd58x1/6	86	70	8х8
Ду40	37	Rd65x1/6	90	74	8х8
Ду50	49	Rd78x1/6	106	76	10х10
Ду65	66	Rd95x1/6	124	80	10х10
Ду80	81	Rd110x1/4	139	84	10х10
Ду100	100	Rd130x1/4	159	104	10х10

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с пневмоприводом PA-SA и магнитным переключателем ALS200D

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с пневмоприводом PA-SA и магнитным переключателем ALS200D:

№ п/п	Детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	Silicon
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с пневмоприводом PA-SA и магнитным переключателем ALS200D

Технические параметры пневмопривода DN.ru PA-SA:

Наименование	Значение
Тип пневмопривода
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод DN.ru PA-SA

Габариты и размеры пневмопривода DN.ru PA-SA:

Модель	PA-SA-065	PA-SA-083
A, мм	36	46
B, мм	47	57
C, мм	81	98.5
D, мм	88	108.7
E, мм	108	128.7
F, мм	72	92
G, мм	30	30
H, мм	80	80
I, мм	50	50
J, мм	70	70
M, мм	14х14	17х17
N, мм	18	21
Z, мм	168	204
d, мм	40	40
K	M6x10	M6x10
L	M8x13	M8x13

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA

Технические параметры магнитного переключателя ALS200D:

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства	0-90°
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков	1÷6 мм
Частота переключения вкл/выкл	0÷4.8 кГц
Визуальная индикация	два светодиода
Номинальное напряжение	5÷240В AC/DC
Номинальный ток	0÷300 mA
Номинальная мощность	10 Вт
Температура окружающей среды	от -40 до +85 °C
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес	0.14 кг
Гарантия	12 мес.
Срок службы	10 лет

Магнитный переключатель ALS200D

Габариты и размеры магнитного переключателя ALS200D:

A, мм	B, мм	C, мм	E, мм	d, мм
75	30	51	40	5.5

Эскиз габаритов и размеров магнитного переключателя ALS200D
