Затворы дисковые поворотные DN.ru WBV3432V-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Приводы пневматические DN.ru поворотные двойного действия PA-DA-105-1 предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа трубопроводной арматуры.

Технические параметры Затворы дисковые поворотные DN.ru WBV3432V-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N:

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 200
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

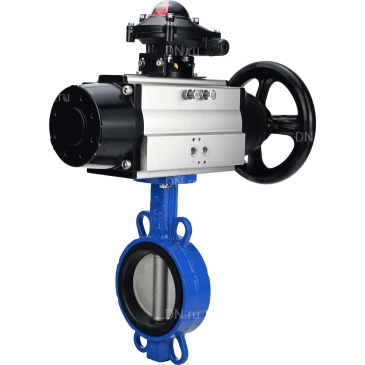

Затворы дисковые поворотные DN.ru WBV3432V-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N

Габариты и размеры Затворы дисковые поворотные DN.ru WBV3432V-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N:

Типоразмер	A, мм	B, мм	A1, мм	W, мм
Ду150	225	140	495	200

Эскиз Затворы дисковые поворотные DN.ru WBV3432V-2W-Fb Ду150 Ру16, межфланцевый, корпус - углеродистая сталь, диск - нержавеющая сталь 316L, уплотнение - VITON, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	воздух

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминивый сплав
10	Поршень	Литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Основные технические характеристики блока концевых выключателей DN.ru APL-210N

Значение	Исполнение	Опция
Защита	Всепогодный IP65	IP67
Температура окружающей среды	От -40°C до +80°C	От -50°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”	PF1/2′′， P1/2′′M20х15, PG13.5
Клеммная колодка	8 ячеек 0.08-2.6mm²
Напряжение	12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный	ЗАКРЫТО: красный ОТКРЫТО: желтый
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25	2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR
Внешнее покрытие	Полиэстеровое покрытие (чёрный)	красный, зелёный, жёлтый, синий цвет
Вал	Стандартный вал (17mm)	Удлинённый вал

Изображение блока концевых выключателей DN.ru APL-210N

Габариты и размеры блока концевых выключателей DN.ru APL-210N:

H, мм	L, мм	B, мм	D, мм	D1, мм	M, мм
77	112	88	10	5	20х1.5
