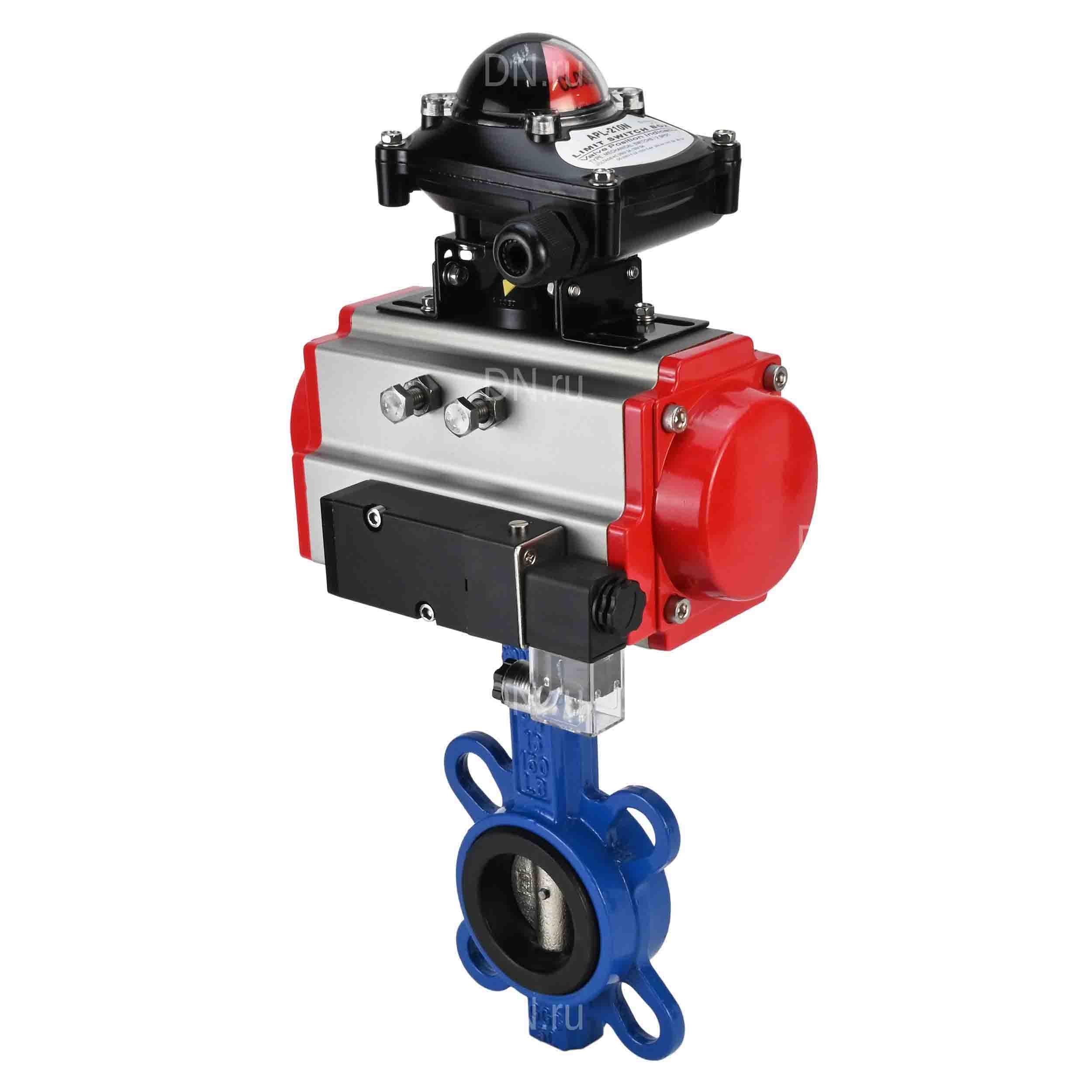

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru SA-105, пневмораспределителем 4M310-08 220В и блоком концевых выключателей APL-210N

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду50 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-083, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 6.34 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16967

Доставим в город Москва:

В наличии:

21 574 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-083, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 7.04 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16969

Доставим в город Москва:

В наличии:

22 722 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 11.34 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16970

Доставим в город Москва:

В наличии:

25 998 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду125 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 68 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 17.14 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16971

Доставим в город Москва:

В наличии:

33 793 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 78 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 18.74 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16972

Доставим в город Москва:

В наличии:

35 543 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-083, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 40 мм

Давление условное: 16 бар

Строительная длина: 45 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 5.74 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16966

Доставим в город Москва:

В наличии:

21 245 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду65 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 10.04 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16968

Доставим в город Москва:

В наличии:

27 841 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду200 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-160, пневмораспределителем 4M310-08 220В, с БКВ APL-210N

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1413E-2W-Fb-H

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 33 мм

Температура рабочей среды макс.: 110 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: чугун

Материал уплотнения: EPDM

Применение: вода, воздух, сточные воды, вода техническая

Вес: 36.54 кг

Категория: Затворы с пневмоприводом

Артикул: D050-16973

Доставим в город Москва:

В наличии:

66 917 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный межфланцевый DN.ru G50-G40-EPDM предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.

Приводы пневматические DN.ru SA 065-140 поворотные двойного действия используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие).

Блоки концевых выключателей в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ), корпус погодостойкий со степенью защиты IP67, стандартный вал и монтажный кронштейн из нержавеющей стали.

Материалы

DN	PN	A	B	C	E	F	G	Y	K	S
40	16	105	55	107.5	168	72	99	76	112	15,5
50	16	161	80	107.5	168	72	99	76	112	15,5
65	16	175	89	107.5	168	72	99	76	112	15,5
80	16	181	95	107.5	168	72	99	76	112	15,5
100	16	200	114	107.5	168	72	99	76	112	15,5
125	16	213	127	128.7	204	92	119	76	112	15,5
150	16	226	139	128.7	204	92	119	76	112	15,5
200	16	260	175	153	268	109,5	137	76	112	15,5
250	16	292	203	175	301	127,5	155	76	112	15,5
300	16	337	242	192	390	137,5	165	76	112	15,5

Эскиз Затвора DN.ru G50-G40-EPDM Ду40-300 Ру16 с DN.ru SA 065-140, пневмораспределителем 4M310-08 220V и блоком концевых выключателей APL-210N

Общие сведения на Привод пневматический поворотный DN.ru

Приводы пневматические DN.ru поворотные с возвратной пружиной SA 065-140 предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Рабочая температура от -20 до +80 °С; От -40 до +80 °С низкотемпературная версия; От -20 до +160 °С при сухом воздухе
Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов.
Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие).
Индикатор положения: открыто/закрыто.

Параметры и эскиз присоединения пневмопривода DN.ru:

Тип пневмопривода - с возвратными пружинами
Рабочее давление пневмопривода - 6.0 бар
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Страна производитель - Китай
Среда эксплуатации - в помещениях и на открытом воздухе
Индикатор положения - открыто/закрыто
Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие

Эскиз присоединения Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru SA-105, пневмораспределителем 4M310-08 220В и блоком концевых выключателей APL-210N

Материалы

Общие сведения на Привод пневматический поворотный DN.ru

Параметры и эскиз присоединения пневмопривода DN.ru:
