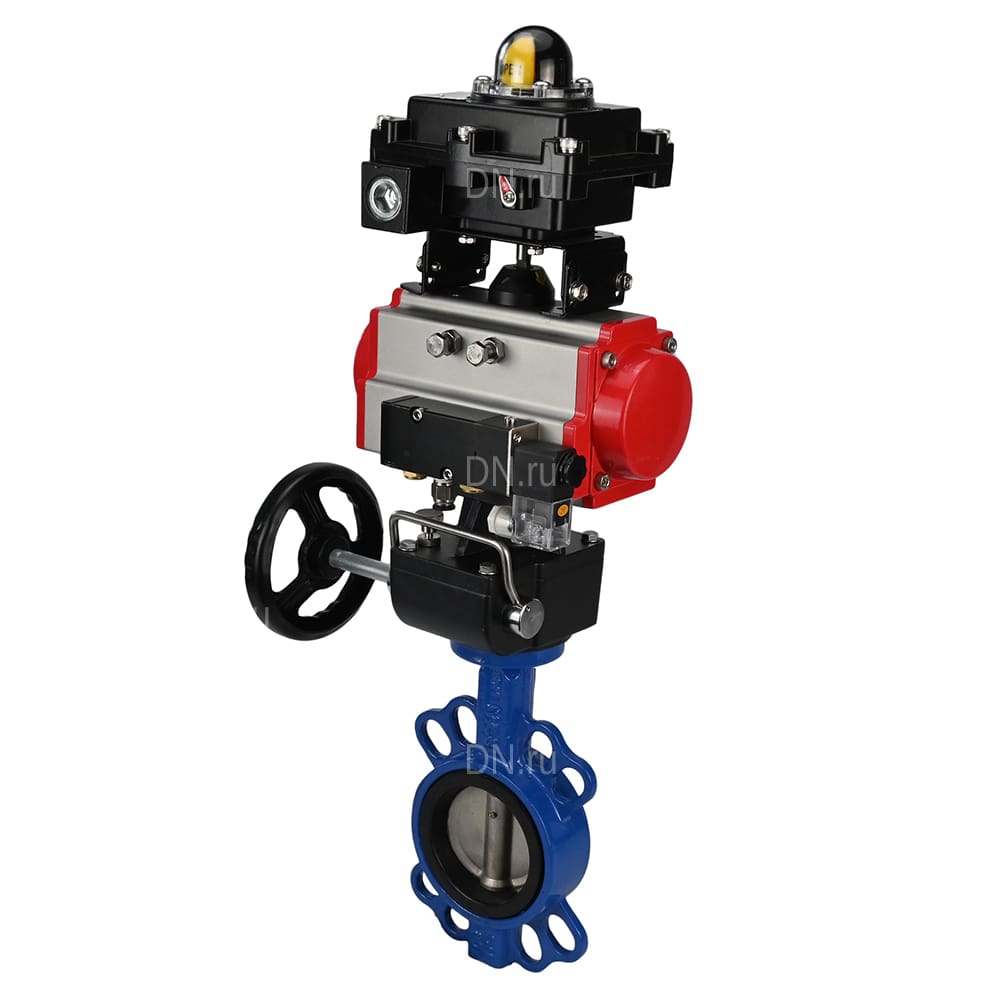

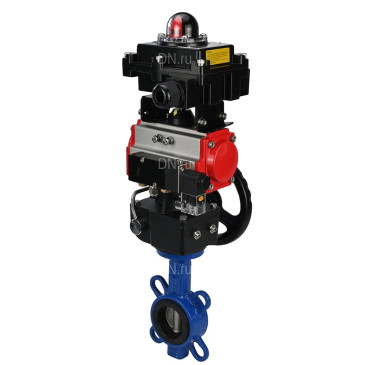

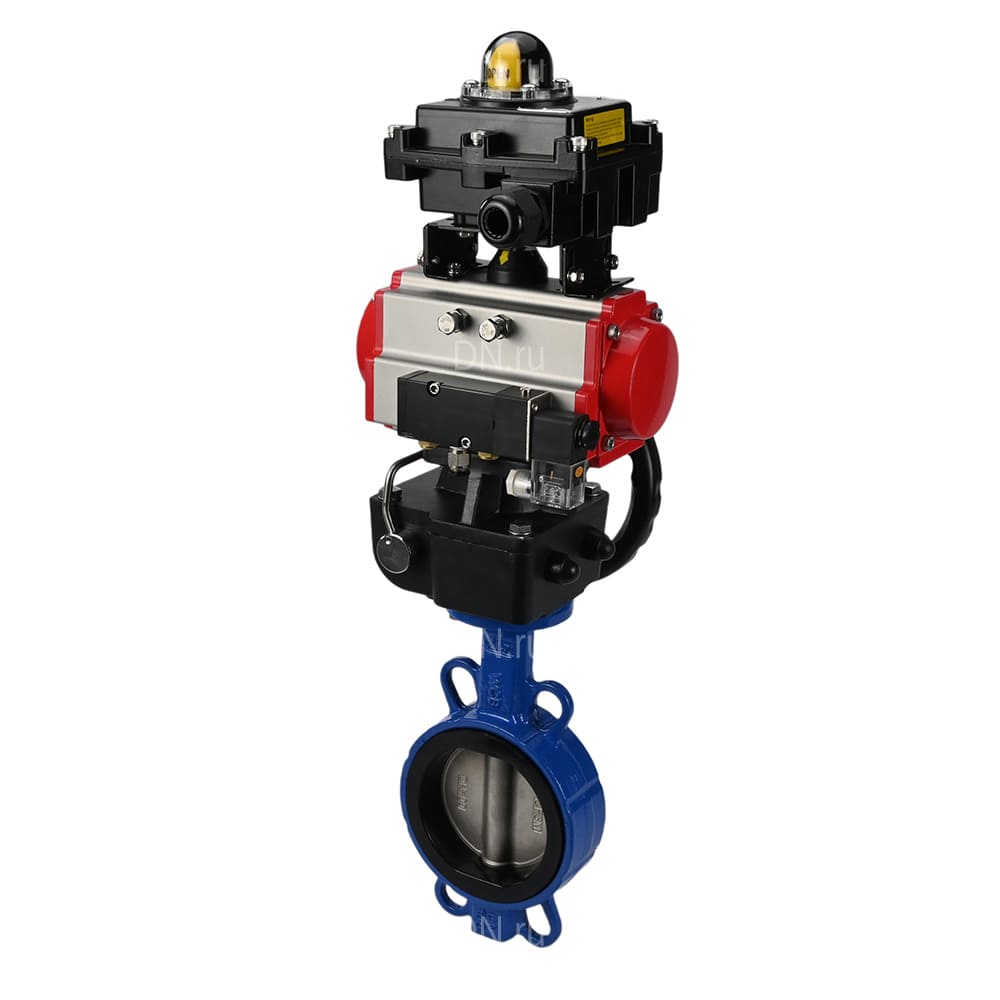

Затвор DN.ru WCB-316L-NBR Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером GM в г. Москва

Затвор DN.ru WCB-316L-NBR Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером GM
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду4024 091 руб.
Ду5024 132 руб.
Ду6524 050 руб.
Ду8024 990 руб.
Ду10026 189 руб.
Ду12528 727 руб.
Ду15037 208 руб.
Ду20050 064 руб.
Ду25076 937 руб.
Ду30088 810 руб.
Цена актуальна на 19.01.2022 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение
Материал корпуса: cталь WCB
Материал диска: cталь SS316L
Уплотнение: NBR
Давление номинальное: 16 бар
Температура: от -20℃ до +85℃
Тип управления: пневмопривод
Страна производитель: Китай

Описание DN.ru WCB-316L-NBR c DN.ru-DA 4M310-08-220 APL-210N GM

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Габариты и размеры:

Ду, мм A, мм B, мм C, мм H, мм ØD1, мм E, мм F, мм I, мм
40 547 56 108 76 110 216 72 133
50 599 76 108 76 125 216 72 133
65 612 89 108 76 145 216 72 133
80 618 95 108 76 160 216 72 133
100 637 114 108 76 180 216 72 133
125 671 127 129 76 210 216 92 133
150 730 140 129 76 240 279 92 180
200 821 177 153 76 295 308 110 180
250 890 203 175 76 355 405 128 195
300 993 242 192 76 410 405 138 195
Эскиз затвор дисковый поворотный DN.ru WCB-316L-NBR c DN.ru-DA 4M310-08-220 APL-210N GM
Ду, мм ØK, мм L, мм M, мм J, мм n Ø, мм ISO Вес, кг
40 200 33 125 241 4 Ø18 F05 8.3
50 200 45 125 241 4 Ø18 F05 8.3
65 200 48 125 241 4 Ø18 F05 8.7
80 200 49 125 241 4 Ø18 F05 10
100 200 55 125 241 4 Ø18 F05 12
125 200 58 125 241 4 Ø18 F07 16
150 280 59 140 282 8 Ø23 F07 23
200 280 64 140 282 12 Ø23 F10 32
250 320 70 189 374 12 Ø27 F10 45
300 320 80 189 374 12 Ø27 F10 62
