| Затвор дисковый поворотный DN.ru модель [markirovka] предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Пневматические приводы [markirovka_h2] предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.
Блок подготовки воздуха AFC2000 DN.ru предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.
Блок концевых выключателей DN.ru APL-510N-EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. |
Технические параметры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N-EX и БПВ AFC2000:
| Наименование |
Значение |
| Рабочее давление, бар |
16 |
| Температура рабочей среды, °С |
от -20 до 100 |
| Применение |
водоснабжение, теплоснабжение |
| Присоединение к трубопроводу |
межфланцевый |
| Тип затвора |
поворотный дисковый |
| Класс герметичности шарового затвора |
A по ГОСТ 9544 |
| Тип управления |
пневмопривод |
| Страна производитель |
Россия |
|

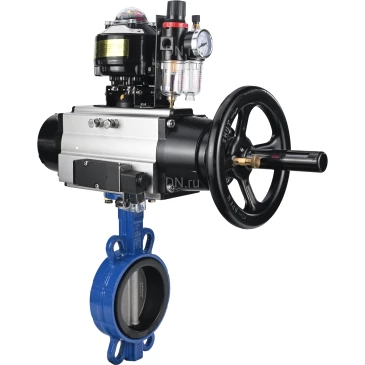

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N-EX и БПВ AFC2000
|
Габариты и размеры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N-EX и БПВ AFC2000:
| Типоразмер |
A, мм |
B, мм |
A1, мм |
W, мм |
I, мм |
С, мм |
| Ду125 |
178 |
125 |
495 |
200 |
162 |
139 |
| Ду150 |
191 |
140 |
495 |
200 |
162 |
139 |
|
Эскиз Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В NAMUR, БКВ APL-510N-EX и БПВ AFC2000 |
Технические параметры пневмопривода DN.ru PA-DA-105-1:
| Наименование |
Значение |
| Конструкция |
двойного действия |
| Номинальный крутящий момент, Нм |
202 |
| Угол поворота привода |
90° |
| Рабочее давление, бар |
8 |
| Рабочая среда |
воздух |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
| O, мм |
4 |
| P, мм |
4 |
| S, мм |
M6 |
| T, мм |
24 |
| U, мм |
32 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:
| № | Наименование детали | Материал |
| 1 | Индикаторный винт | ABS (пластик) |
| 2 | Индикатор положения | ABS (пластик) |
| 3 | Пружинный зажим | Нержавеющая сталь 304 |
| 4 | Шайба | Нержавеющая сталь 304 |
| 5 | Внешняя шайба | Инженерный пластик |
| 6 | Регулировочный винт | Нержавеющая сталь 304 |
| 7 | Гайка | Нержавеющая сталь 304 |
| 8 | Шайба | Нержавеющая сталь 304 |
| 9 | Корпус | Экструдированный алюминивый сплав |
| 10 | Поршень | Литой под давлением алюминиевый сплав |
| 11 | Уплотнительное кольцо поршня | NBR |
| 12 | Группа подшипников | Инженерный пластик |
| 13 | Уплотнительное кольцо торцевой крышки | NBR |
| 14 | Торцевая крышка | Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 | Винт крепежный | Нержавеющая сталь 304 |
| 16 | Шайба внутренняя | Инженерный пластик |
| 17 | Уплотнительное кольцо | NBR |
| 18 | Подшипник | Инженерный пластик |
| 19 | Фиксатор | Легированная сталь |
| 20 | Шестерня | Легированная сталь |
| 21 | Подшипник | Инженерный пластик |
| 22 | Уплотнительное кольцо | NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Параметры пневмораспределителя 4М310-08 220В NAMUR:
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
220В |
| Полная мощность, Ва |
4.5 |
| Управление |
двустороннее электромагнитное |
| Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель 4М310-08 220В NAMUR |
Основные технические характеристики блока концевых выключателей DN.ru APL-510N-EX
| Кабельные вводы |
2 x NPT3/4” |
| Степень защиты корпуса, IP |
67 |
| Номинальное напряжение, В |
250 |
| Допустимая температура окружающей среды, °С |
от -40 до +80 |
| Срок службы, лет |
10 |
|
Изображение блока концевых выключателей DN.ru APL-510N-EX
|
Габариты и размеры блока концевых выключателей DN.ru APL-510N-EX:
| H, мм |
L, мм |
B, мм |
D, мм |
D1, мм |
M, мм |
| 77 |
112 |
88 |
10 |
5 |
20х1.5 |
|
Эскиз блока концевых выключателей DN.ru APL-510N-EX
|
Технические параметры блока подготовки воздуха Dn.ru AFC2000
| Наименование |
Значение |
| Рабочее давление, бар |
8 |
| Регулируемый диапазон давления, бар |
0.5 ÷ 9 |
| Размер фильтруемых частиц, мкм |
40 мкм |
| Вес, кг |
0.395 |
|
Блок подготовки воздуха Dn.ru AFC2000 |
