Затворы дисковые поворотные с пневмоприводом

Дисковый затвор с пневмоприводом

Если рассматривать самые востребованные и перспективные компоненты трубопроводов, то дисковые затворы всегда заслуживают особого внимания. Конструкция объединяет высокие показатели надежности, герметичности и доступной цены для монтажа и обслуживания.

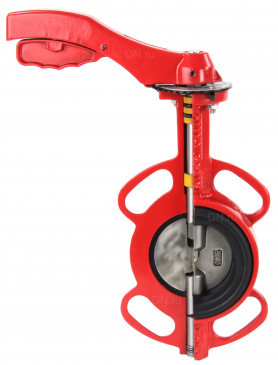

Распространенный вид трубопроводной арматуры для регулирования и перекрытия движения жидкости. Производится в виде диска на оси, размещенного в корпусе. Диск может поворачиваться на необходимый угол при помощи рукоятки, электрического либо пневмопривода – для управления пропускной способностью.

В корпус установлено уплотнение, которое при прилегании диска позволяет обеспечить 100% герметичность. Исполнение корпуса и материал уплотнения подбираются в зависимости от параметров жидкости и среды, где будут устанавливаться затворы с пневмоприводом. Некоторые модификации могут выдерживать от -40 до +200°C.

Основным конструкционным элементом является заслонка из нержавеющей стали. При повороте затвора пропускной канал закрывается либо открывается.

Особенности конструкции и применения

Возможны разные варианты управления затвором – это ручка рычаг, либо редуктор на большие диаметры. Также это электропривод либо пневмопривод, например Затвор дисковый поворотный DN.ru из чугуна с пневмоприводом двойного действия DN.ru - DA. Также мы можем предложить дополнительные аксессуары для пневмопривода, такие как воздушный фильтр, пневмораспределитель или блок концевых выключателей.

Какие задачи решает затвор дисковый

• Возможность включать и выключать подачу рабочей среды;
• Сброс остатков потока;
• Поддерживается разделение рабочей среды на фазы;
• Функция соединения нескольких потоков рабочей среды.
• Гибкие и несложные возможности настройки и регулирования.

Преимущества и основные рабочие черты оборудования

• Компактные размеры конструкции, достаточно легкий вес;
• Незначительная строительная длина;
• Обеспечивается герметичность перекрытия потока среды для обоих направлений;
• Доступная стоимость;
• Универсальность использования для различных задач;
• Конструктивная простота с минимальным количеством деталей;
• Минимальное сопротивление в гидравлике;
• Заменяемые уплотнения;
• Возможность работы с большими диаметрами;
• Высокая ремонтопригодность;
• Доступность в установке.

Перед тем, как устанавливать затвор дисковый поворотный, необходимо проверить исправность рабочего органа и полное закрытие/открытие затвора. Шток рекомендуется размещать в горизонтальном положении. За счет этого удастся ограничиться минимальным износом седлового уплотнения, значительно повысив срок эксплуатации затвора. Затворы могут располагаться в любом установочном положении, кроме варианта «штоком вниз». Поворотный затвор устанавливается в положении «открыто» – чтобы диск не зажало седловым уплотнением. Перед установкой необходима проверка соответствия арматуры конкретным условиям рабочей среды, параметрам системы. Необходимы регулярные осмотры оборудования с периодичностью в зависимости от режима работы – но в любом случае минимум раз в полгода. Осмотром и проверкой следует заниматься специалистам, ответственным за обслуживание системы.
