Затворы
с пневмоприводом
DN.ru
WBV1132N-2W-Fb PA-DA-105-1

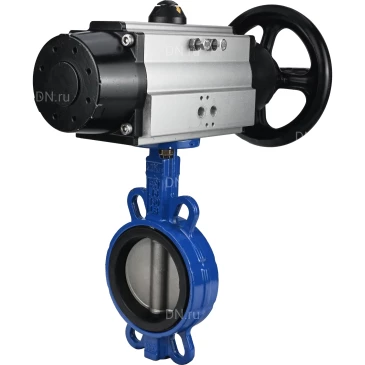

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду125 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду125 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 11.39 кг
Категория: Затворы с пневмоприводом
Артикул: D050-25325
Доставим в город Москва:
В наличии:
23 459 ₽ $ €  ?
до 2024-12-03
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 12.73 кг
Категория: Затворы с пневмоприводом
Артикул: D050-25326
Доставим в город Москва:
В наличии:
25 965 ₽ $ €  ?
до 2024-12-03
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затворы дисковые поворотные GG25-316L-NBR предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Технические параметры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1:

Наименование Значение
Рабочее давление, бар 16
Температура рабочей среды, °С от -20 до 90
Применение водоснабжение, теплоснабжение
Присоединение к трубопроводу межфланцевый
Тип затвора поворотный дисковый
Тип управления пневмопривод
Страна производитель Россия
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Габариты и размеры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1:

Типоразмер A, мм B, мм A1, мм W, мм
Ду125 178 125 495 200
Ду150 191 140 495 200
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Эскиз Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование Значение
Конструкция двойного действия
Номинальный крутящий момент, Нм 202
Угол поворота привода 90°
Рабочее давление, бар 8
Рабочая среда фильтрованный сжатый воздух или неагрессивные газы, масла
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
O, мм 4
P, мм 4
S, мм M6
T, мм 24
U, мм 32
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№ Наименование Материал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминий
10ПоршеньАлюминий, литье под давлением
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминий, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-1

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1
