Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-210N и БПВ AFC2000 купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

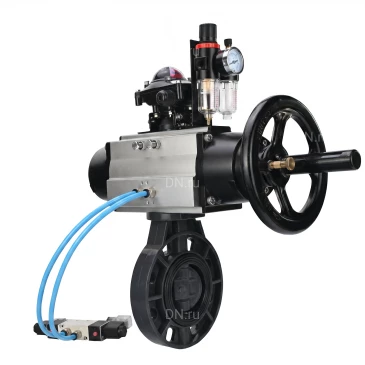

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-210N и БПВ AFC2000

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-08 220В, БКВ APL-210N и БПВ AFC2000

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150	Дн200
D, мм	158	179	195	226.5	253.5	280	340
D1, мм	120.5	130.5	154	181	208	234	291.5
L, мм	45	45	48	54	63	69	89
H1, мм	98	110	131	155	169	185	231
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5
ØD, мм	65	65	65	90	90	90	125
ØD1, мм	50	50	50	70	70	70	102
ØD2, мм	35.5	35.5	35.5	55.5	55.5	55.5	70.5
h, мм	3.5	3.5	3.5	3.5	3.5	3.5	3.5
H, мм	32	32	32	32	32	32	45
BxB, мм	9х9	9х9	9х9	11х11	14х14	14х14	17х17
N–Ød, шт-мм	4–8	4–8	4–8	4–10	4–10	4–10	4–12

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2…8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Средний ресурс, циклов закрытие/открытие	300 000

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-08:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Рабочее давление, бар	1.5...8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4.5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания, циклов в секунду	5
Средний ресурс, циклов	20 000 000

Пневмораспределитель DN.ru 4V320-08

Габариты и размеры пневмораспределителя DN.ru 4V320-08:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08

Технические параметры концевых выключателей DN.ru APL-210N:

Наименование	Значение
Защита	всепогодный IP65
Температура окружающей среды, °C	от -40 до +80
Резьба кабельного ввода	2 x NPT1/2″
Клеммная колодка	8 ячеек 0.08-2.6мм2
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	Полиэстеровое покрытие (чёрный)
Вал	Стандартный вал (17мм)

Блок концевых выключателей DN.ru APL-210N

Технические параметры блока подготовки воздуха AFC2000:

Наименование	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0.5…9
Давление разрушения, бар	15
Подсоединение воздуха	1/4″
Рабочая температура, ⁰C	от -5 до +60
Ручное дублирование	есть
Степень защиты, IP	65
Размер фильтруемых частиц, мкм	40
Вес, кг	0.395

Блок подготовки воздуха AFC2000

Габариты и размеры блока подготовки воздуха AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов и размеров блока подготовки воздуха AFC2000
