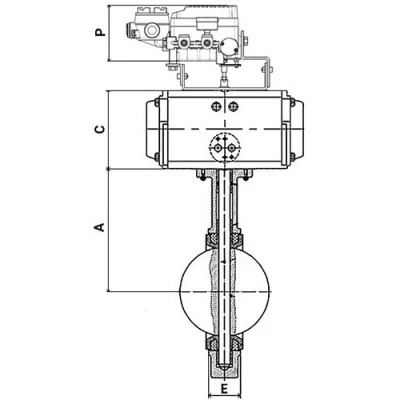

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb Ду25 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb

Диаметр условный: 25 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: Алюминиевый сплав

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 5.75 кг

Категория: Затворы с пневмоприводом

Артикул: D050-32457

Доставим в город Москва:

В наличии:

62 824 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb Ду32 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb

Диаметр условный: 32 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: Алюминиевый сплав

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 5.75 кг

Категория: Затворы с пневмоприводом

Артикул: D050-32458

Доставим в город Москва:

В наличии:

62 824 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные DN.ru AL-316L-EPDM предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Функционирование позиционера основано на уравновешивании сил. Позиционер использует устройство типа сопло-заслонка и сервомеханизм обратной связи (систему пружин и рычагов) для приведения силы управления и силы обратной связи в равновесие при достижении пневмоприводом (клапаном) положения, соответствующего управляющему сигналу.

Основные параметры затворов дисковых поворотных DN.ru GG25-316L-NBR Ду40-300 Ру16

Номинальный диаметр DN, мм	40-300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +90
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Материал корпуса	чугун GG25
Тип управления	ручной (рукоятка)
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	2...8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	Менее 30 мкм2
Рабочая температура, °С	от -20 до +80
	от -40 до +80 (низкотемпературная версия)
	от -20 до +160 (при сухом воздухе)
Диапазон регулирования	5° для вращения при 0° и 90°
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе (все внутренние и внешние детали имеют антикоррозийное покрытие).

Основные параметры электропневматических поворотных позиционеров

Тип действия	Односторонний
Входное давление	от 1.4 до 7 бар
Расход сжатого воздуха	3 л/мин
Рабочая температура	от -20°С до 70°С
Взрывозащита	нет
Класс герметичности	IP66
Корпус	Алюминиевое литье

Основные параметры затворов дисковых поворотных DN.ru GG25-316L-NBR Ду40-300 Ру16

Основные параметры электропневматических поворотных позиционеров
