Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмораспределителем 4M310-08 220В купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

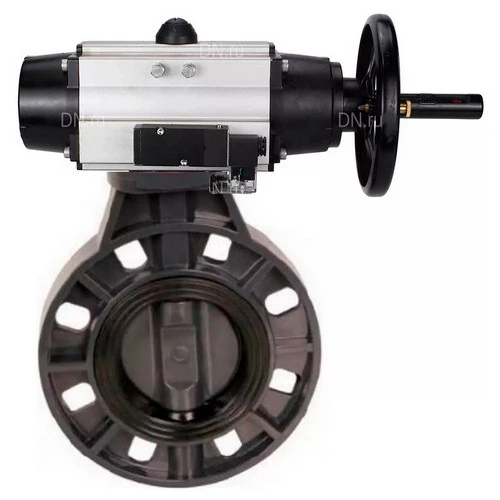

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмораспределителем 4M310-08 220В

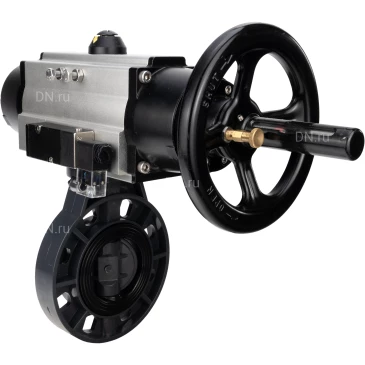

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с пневмоприводом PA-DA-105-1 и пневмораспределителем 4M310-08 220В

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150	Дн200
D, мм	158	179	195	226.5	253.5	280	340
D1, мм	120.5	130.5	154	181	208	234	291.5
L, мм	45	45	48	54	63	69	89
H1, мм	98	110	131	155	169	185	231
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5
ØD, мм	65	65	65	90	90	90	125
ØD1, мм	50	50	50	70	70	70	102
ØD2, мм	35.5	35.5	35.5	55.5	55.5	55.5	70.5
h, мм	3.5	3.5	3.5	3.5	3.5	3.5	3.5
H, мм	32	32	32	32	32	32	45
BxB, мм	9х9	9х9	9х9	11х11	14х14	14х14	17х17
N–Ød, шт-мм	4–8	4–8	4–8	4–10	4–10	4–10	4–12

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2…8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Средний ресурс, циклов закрытие/открытие	300 000

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4M310-08:

Наименование	Значение
Конструкция	золотникового типа
Номинальное давление PN, Мпа (кг/см2)	1.2 (12)
Рабочее давление, бар	1.5…8
Рабочая среда	фильтрованный сжатый воздух
Температура окружающей среды, ⁰C	от +5 до +50
Частота срабатывания, циклов/с	5
Ручное дублирование	есть
Степень защиты, IP	65
Материал корпуса	анодированный алюминий
Время отклика , сек.	0.05

Пневмораспределитель DN.ru 4M310-08
