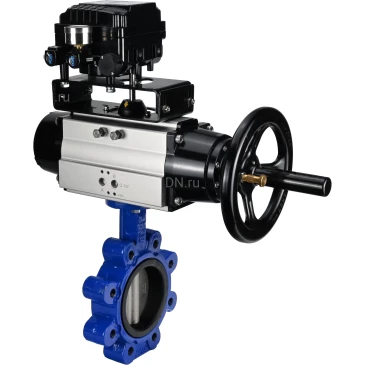

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевый, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 125 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: NBR

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 90 °С

Вес: 19.80 кг

Тип затвора: поворотный дисковый

Артикул: D050-44872

Доставим в город Москва:

В наличии:

66 926.8 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевый, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 150 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: NBR

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 90 °С

Вес: 23.10 кг

Тип затвора: поворотный дисковый

Артикул: D050-44874

Доставим в город Москва:

В наличии:

71 371.1 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 125 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: NBR

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 90 °С

Вес: 19.80 кг

Тип затвора: поворотный дисковый

Артикул: D050-44873

Доставим в город Москва:

В наличии:

78 890.6 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 150 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: NBR

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 90 °С

Вес: 23.10 кг

Тип затвора: поворотный дисковый

Артикул: D050-44875

Доставим в город Москва:

В наличии:

83 335.0 ₽ $ €

до 2024-09-28

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 150
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевые, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

Модель	H, мм	A, мм	Е, мм	S, мм	С, мм
Ду125	317.5	495	200	62.5	117.5
Ду150	354.5	495	200	62.5	117.5

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь SS 316

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду125-150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1 и позиционером YT-1000RSN

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Давление управления, бар	2 ÷ 8

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN

Наименование	Значение
Модель электропневматического позиционера	YT-1000RSN
Входной сигнал управления, mA	4 ~ 20
Внутреннее сопротивление, Ом	250(±15)
Входное давление, бар	1,4~7
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4″
Резьба подключения манометра	1/8″
Кабельный ввод	G1/2″
Тип защиты	IP66
Расход сжатого воздуха, л /мин	3
Расход воздуха на выходе, л/мин	80
Материал корпуса	алюминиевое литье

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Модель позиционера	YT-1000RSI
A, мм	224.3
B, мм	166.5
C, мм	117.5
D, мм	132.3
E, мм	6
F, мм	122
G, мм	45
H, мм	45
I, мм	23
J, мм	27
K, мм	32.5
L, мм	35.5
M, мм	91.8
N, мм	37.2
O, мм	43.5
P, мм	26.5
Q, мм	33
R, мм	80.25
S, мм	62.5
T, мм	8
U1, мм	70
U2, мм	93
V1, мм	40
V2, мм	63
W, мм	26
X, мм	32
Y, мм	9
Z, мм	24

Технические параметры пневмопривода DN.ru PA-DA-105-1

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN
