Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1 и позиционером YT-1000RSN без обратной связи купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Электропневматический поворотный позиционер используется для управления пневматическими приводами с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА.

Технические параметры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	50-200
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -25 до +130
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалам
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое
Материал корпуса	чугун GGG40 (аналог ВЧ40)
Материал диска	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

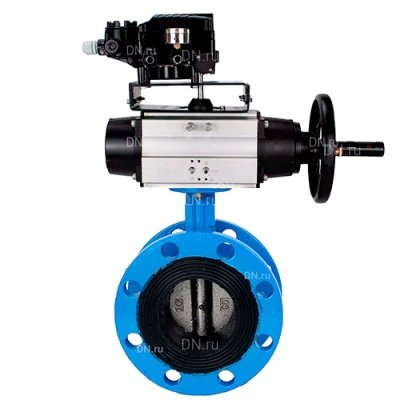

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1 и позиционером YT-1000RSN без обратной связи

Изображение затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Размер	L, мм	D, мм	D1, мм	D2, мм	n-d, мм
Ду50	108	165	125	99	4-18
Ду65	112	185	145	118	4-18
Ду80	114	200	160	132	8-18
Ду100	127	220	180	156	8-18

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Технические параметры электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи

Характеристика	Значение
Тип действия	односторонний
Входной сигнал управления	4 ~ 20 mA
Внутреннее сопротивление	250 ± 15 Ом
Входное давление	1,4~7 бар / 20~100 psi
Угол хода рычага	0~90°
Резьба подключения сжатого воздуха	1/4"
Резьба подключения манометра	1/8"
Кабельный ввод	G1/2"
Тип защиты	IP66
Рабочая температура	-20°C ~ 70°C
Допустимая влажность окружающей среды	10~90RH
Линейность	±1%
Гистерезис	±1%
Чувствительность	±0.2%
Повторяемость	±0.5%
Расход сжатого воздуха	3 л /мин (при давлении 1,4 бар)
Расход воздуха на выходе	80 л/мин (при давлении 1,4 бар)
Материал корпуса	алюминиевое литье
Вес	2,8 кг

Изображение электропневматических поворотных позиционеров DN.ru YT-1000RSN без обратной связи

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления, бар	2 ÷ 8
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °C	от -20 до +80
Визуальный индикатор положения	открыто / закрыто
Ручное управление	открыто / закрыто
Ручное управление	маховик
Угол поворота, °	90 ± 5
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Присоединительная резьба подачи воздуха	G 1/4ʺ
Тип ISO фланца	F07/F10
Квадрат штока, мм	22х22
Вес, кг	9
Средний ресурс, циклов закрытие/открытие	300 000

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№	Наименование детали	Материал
1	Индикаторный винт	ABS - пластик
2	Индикатор положения	ABS - пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Шайба	нержавеющая сталь 304
5	Внешняя шайба	инженерный пластик
6	Регулировочный винт	нержавеющая сталь 304
7	Гайка	нержавеющая сталь 304
8	Шайба	нержавеющая сталь 304
9	Корпус	экструдированный алюминиевый сплав
10	Поршень	литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	нержавеющая сталь 304
16	Шайба внутренняя	инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	инженерный пластик
19	Фиксатор	легированная сталь
20	Шестерня	легированная сталь
21	Подшипник	инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
