| Затворы дисковые поворотные DN.ru AL-316L-EPDM предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259). |

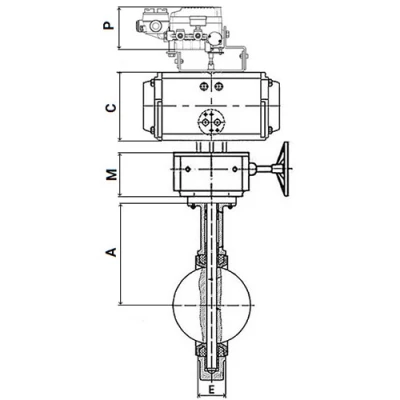

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16, корпус - алюминевый сплав, уплотнение - EPDM, с пневмоприводом PA-DA, с ручным дублером MON и с электропневматическим поворотным позиционером YT-1000RSN без обратной связи
|
Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. |
Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Функционирование позиционера основано на уравновешивании сил. Позиционер использует устройство типа сопло-заслонка и сервомеханизм обратной связи (систему пружин и рычагов) для приведения силы управления и силы обратной связи в равновесие при достижении пневмоприводом (клапаном) положения, соответствующего управляющему сигналу. |
Ручной дублер с отключаемым сцеплением DN.ru WBV0232E-2W-Fb PA-DA HDM YT-1000RSN без обратной связи позволяет вручную устанавливать необходимое позиционирование клапанов, заслонок и других устройств на четверть оборота при замене пневматических, электрических или гидравлических четвертьоборотных приводов. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. |
Основные параметры затворов дисковых поворотных DN.ru GG25-316L-NBR Ду40-300 Ру16
| Номинальный диаметр DN, мм |
40-300 |
| Рабочее давление PN, бар |
16 |
| Температура рабочей среды t, ⁰C |
от -20 до +90 |
| Рабочая среда |
вода, минеральные масла, углеводороды, масла, жиры |
| Направление потока |
двустороннее |
| Материал корпуса |
чугун GG25 |
| Тип управления |
ручной (рукоятка) |
| Дополнение |
возможна установка электрического или пневмопривода (ISO 5211-2001) |
|
|
| Наименование |
Значение |
| Номинальное давление PN, Мпа (кг/см2) |
1,2 (12) |
| Рабочее давление, бар |
2...8 |
| Рабочая среда |
Фильтрованный сжатый воздух или неагрессивные газы, масла |
| Максимальный диаметр частиц |
Менее 30 мкм2 |
| Рабочая температура, °С |
от -20 до +80 |
| от -40 до +80 (низкотемпературная версия) |
| от -20 до +160 (при сухом воздухе) |
| Диапазон регулирования |
5° для вращения при 0° и 90° |
| Ручное дублирование |
есть |
| Индикатор положения |
открыто/закрыто |
| Среда эксплуатации |
в помещениях и на открытом воздухе (все внутренние и внешние детали имеют антикоррозийное покрытие). |
|
Основные параметры электропневматических поворотных позиционеров
| Наименование |
Значение |
| Тип действия |
Односторонний |
| Входное давление |
от 1.4 до 7 бар |
| Расход сжатого воздуха |
3 л/мин |
| Рабочая температура |
от -20°С до 70°С |
| Взрывозащита |
нет |
| Класс герметичности |
IP66 |
| Корпус |
Алюминиевое литье |
|
Основные параметры ручных дублеров
| Модель |
Передаточное соотношение |
Крутящий момент, Нм |
Вес, кг |
| HDM-1 |
26:1 |
250 |
3,0 |
| HDM-2 |
28:1 |
450 |
4,5 |
| HDM-3 |
38:1 |
700 |
6,9 |
|
|
|
|
