Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, VITON, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220V и магнитным переключателем ALS200D купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +200
Рабочая среда	минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10

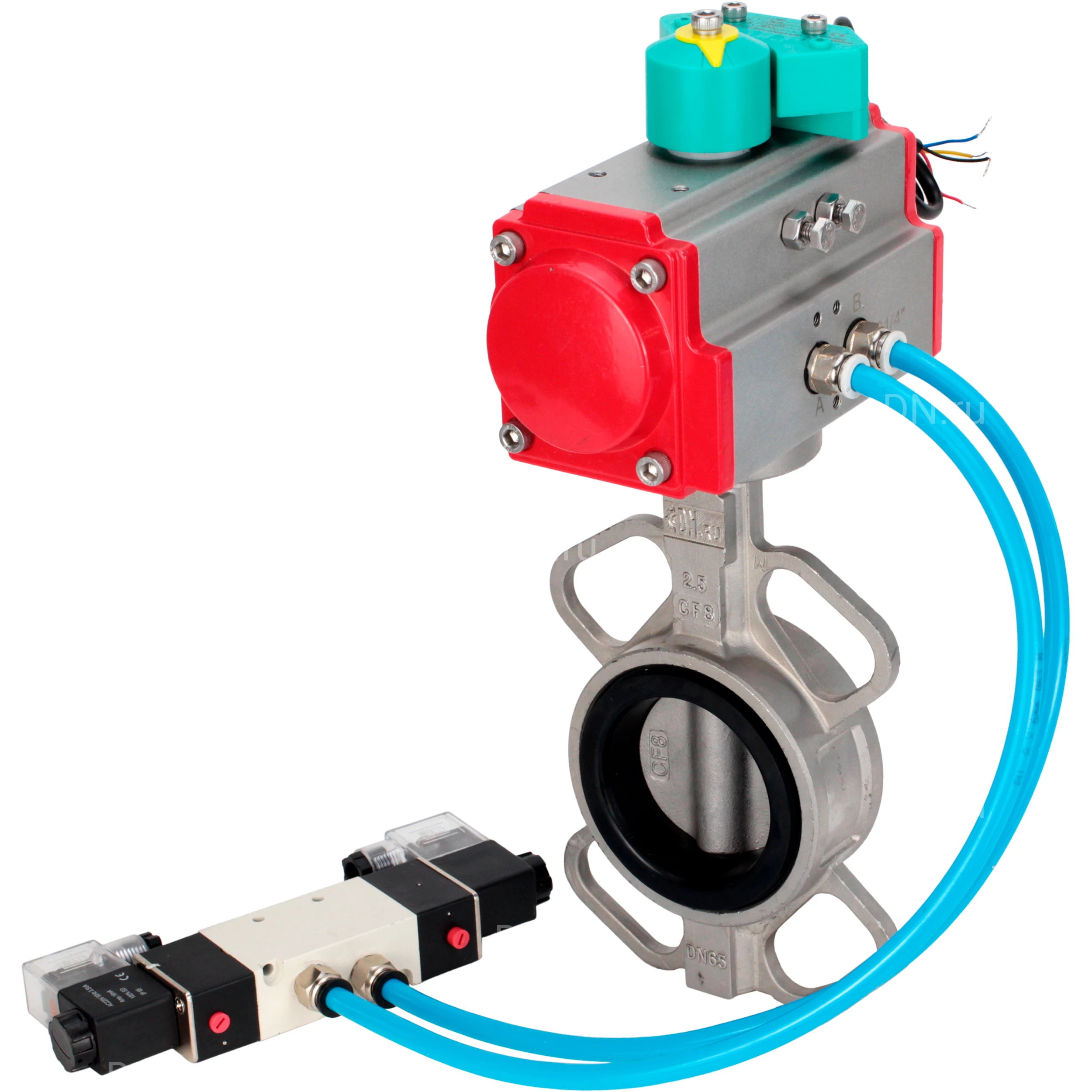

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, VITON, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220V и магнитным переключателем ALS200D

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16:

Модель	A, мм	B, мм	C, мм	PCD, мм	4-ØD	Q, °
Ду50	72.5	130.5	43	125	4-Ø19	45
Ду65	77.5	146.5	46	145	4-Ø19	45
Ду80	92	156	46	160	4-Ø19	22.5

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, VITON, с пневмоприводом PA-SA, пневмораспределителем 4V320-10 AC220V и магнитным переключателем ALS200D

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	VITON
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50-80 Ру16

Технические параметры пневмопривода DN.ru PA-SA:

Наименование	Значение
Тип пневмопривода
Номинальное давление PN, бар	12
Рабочее давление, бар	2…8
Рабочая среда	фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2	≤30
Температура окружающей среды, ⁰C	от –20 до +80
Угол поворота, °	0 - 90
Регулировка угла поворота, %	±5
Индикатор положения	открыто/закрыто
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR
Средний ресурс, циклов закрытие/открытие	70 000 (при неагрессивной среде и средних значениях давления и температуры)

Пневмопривод DN.ru PA-SA

Габариты и размеры пневмопривода DN.ru PA-SA:

Модель	PA-SA-083	PA-SA-105
A, мм	46	57,5
B, мм	57	64
C, мм	98,5	122,5
D, мм	108,7	133
E, мм	128,7	153
F, мм	92	109,5
G, мм	30	30
H, мм	80	80
I, мм	50	70
J, мм	70	102
M, мм	17х17	22х22
N, мм	21	26
Z, мм	204	268
d, мм	40	40
K	M6x10	M8x13
L	M8x13	M10x16

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA

Технические параметры пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом):

Характеристика	Значение
Модель пневмораспределителя	4V320-10 AC220V (подключение со шлангом)
Напряжение питания	220В
Тип пневмораспределителя	золотниковый
Номинальное давление	12 бар
Рабочее давление	1.5 ÷ 8 бар
Температура окружающей среды	от -5 до +50 ⁰C
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Управление	двустороннее электромагнитное
Материал корпуса	алюминевый сплав и технополимер
Время отклика	0,05 с
Диаметр рабочих каналов	3/8"

Пневмораспределитель DN.ru 4V320-10 AC220V (подключение со шлангом)

Габариты и размеры пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом):

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом)

Технические параметры магнитного переключателя ALS200D:

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства	0-90°
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков	1÷6 мм
Частота переключения вкл/выкл	0÷4.8 кГц
Визуальная индикация	два светодиода
Номинальное напряжение	5÷240В AC/DC
Номинальный ток	0÷300 mA
Номинальная мощность	10 Вт
Температура окружающей среды	от -40 до +85 °C
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес	0.14 кг
Гарантия	12 мес.
Срок службы	10 лет
