Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Приводы пневматические DN.ru поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
Ручной дублер с червячной передачей и понижающим редуктором MON позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.
|
Технические характеристики затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:
| Характеристика |
Значение |
| Тип затвора |
поворотный дисковый |
| Диаметр |
50-200 мм |
| Давление номинальное |
16 бар |
| Температура рабочей среды |
от -20 до +100°C |
| Применение |
водоснабжение, промышленность, Системы отопления |
| Тип присоединения |
фланцевый |
| Тип управления |
пневмопривод |
| Класс герметичности |
A |
| Страна производитель |
Россия |
| Гарантия |
12 мес. |
|

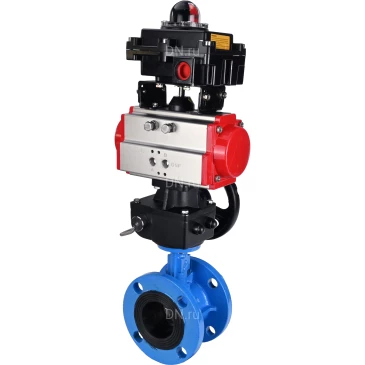

Затворы дисковые поворотные DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM, с пневмоприводом DN.ru PA-DA-XXX, БКВ DN.ru APL-410N EX и ручным дублером DN.ru MON
|
Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:
| Характеристика |
Значение |
| Тип пневмопривода |
двойного действия |
| Крутящий момент привода |
198-513 Нм |
| Номинальное давление |
12 бар |
| Рабочее давление |
2...8 бар |
| Максимальный диаметр частиц |
менее 30 мкм2 |
| Рабочая среда |
фильтрованный сжатый воздух или неагрессивные газы, масла |
| Диапазон регулировки |
± 5° для вращения при 0° и 90° |
| Температура рабочей среды |
от–20 до +80 °C |
|
Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX
|
Технические характеристики блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных:
| Характеристика |
Значение |
| Модель блока концевых выключателей |
APL-410N EX |
| Защита |
всепогодный IP65, взрывозащищенный Exd IIB T6 |
| Температура окружающей среды |
от -25°C до +80°C |
| Резьба кабельного ввода |
2 x NPT1/2” |
| Клеммная колодка |
8 ячеек 0.05-2.5мм2 |
| Номинальный ток |
10 А |
| Номинальное напряжение |
250В |
| Переключатели/датчики |
два механических переключателя / два датчика приближения |
| Полный угол поворота |
90° |
| Срок службы |
10 лет |
|
Блоки концевых выключателей DN.ru APL-410N EX взрывозащищенные
|
Технические характеристики редукторов (pучных дублеров) DN.ru MON:
| Характеристика |
Значение |
| Режим работы |
повторно-кратковременный, реверсивный |
| Рабочая среда |
фильтрованный сжатый воздух или неагрессивные газы, масла |
| Рабочая температура |
от -20°C до +80°C |
| Климатическое исполнение |
У, УХЛ, Т, ОМ |
| Ход |
механический предел 0-90° |
| Степень защиты |
IP67 |
| Тип присоединения |
ISO 5211 |
| Применение |
водоснабжение, отопление, пожаротушение, тепловые пункты |
| Крутящий момент |
250-1200 Нм |
|
Редукторы (pучные дублеры) DN.ru MON
|
Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:
| Диаметр |
L, мм |
D, мм |
D1, мм |
D2, мм |
n-d, шт-мм |
| DN50 |
108 |
165 |
125 |
99 |
4-18 |
| DN65 |
112 |
185 |
145 |
118 |
4-18 |
| DN80 |
114 |
200 |
160 |
132 |
8-18 |
| DN100 |
127 |
220 |
180 |
156 |
8-18 |
| DN125 |
140 |
250 |
210 |
184 |
8-18 |
| DN150 |
140 |
285 |
240 |
211 |
8-22 |
| DN200 |
152 |
340 |
295 |
266 |
12-22 |
| DN250 |
165 |
405 |
355 |
319 |
12-26 |
| DN300 |
178 |
460 |
410 |
370 |
12-26 |
|
Эскиз габаритов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM
|
Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:
| Модель |
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
F, мм |
G, мм |
H, мм |
I, мм |
J, мм |
M, мм |
N, мм |
Z, мм |
d, мм |
K |
L |
| PA-DA(SA)-052 |
30 |
41.5 |
65.5 |
72 |
92 |
65 |
30 |
80 |
36 |
50 |
11х11 |
14 |
147 |
40 |
M5x8 |
M6x10 |
| PA-DA(SA)-065 |
36 |
47 |
81 |
88 |
108 |
72 |
30 |
80 |
50 |
70 |
14х14 |
18 |
168 |
40 |
M6x10 |
M8x13 |
| PA-DA(SA)-083 |
46 |
57 |
98.5 |
108.7 |
128.7 |
92 |
30 |
80 |
50 |
70 |
17х17 |
21 |
204 |
40 |
M6x10 |
M8x13 |
| PA-DA(SA)-105 |
57.5 |
64 |
122.5 |
133 |
153 |
109.5 |
30 |
80 |
70 |
102 |
22х22 |
26 |
268 |
40 |
M8x13 |
M10x16 |
| PA-DA(SA)-130 |
67.5 |
74.5 |
145.5 |
155 |
185 |
127.5 |
30 |
130 |
70 |
102 |
22х22 |
26 |
301 |
55 |
M8x13 |
M10x16 |
| PA-DA(SA)-140 |
75 |
77 |
161 |
172 |
202 |
137.5 |
30 |
130 |
102 |
125 |
27х27 |
31 |
390 |
55 |
M10x16 |
M12x20 |
| PA-DA(SA)-160 |
87 |
87 |
184 |
197 |
227 |
159 |
30 |
130 |
102 |
125 |
27х27 |
31 |
458 |
55 |
M10x16 |
M12x20 |
| PA-DA(SA)-210 |
113 |
113 |
235.5 |
255 |
285 |
210 |
30 |
130 |
- |
140 |
36х36 |
40 |
532 |
80 |
- |
M16x25 |
| PA-DA(SA)-270 |
147 |
147 |
299 |
326 |
356 |
273 |
30 |
130 |
- |
165 |
46х46 |
50 |
718 |
80 |
- |
M20x25 |
|
Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX
|
Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных:
| A, мм |
177 |
| B, мм |
174 |
| C, мм |
178 |
| D, мм |
101 |
| E, мм |
76 |
| F, мм |
57 |
| G, мм |
55 |
| H, мм |
23 |
| I, мм |
27 |
| J, мм |
3 |
| K, мм |
4 |
| d1, мм |
5 |
| d2, мм |
9.5 |
|
Эскиз габаритов блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных
|
Материалы деталей затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:
| № |
Наименование |
Материал |
| 1 |
Корпус |
чугун GGG40 (аналог ВЧ40) |
| 2 |
Диск |
чугун GGG40 (аналог ВЧ40) |
| 3 |
Седловое уплотнение |
EPDM |
| 4 |
Шток |
нержавеющая сталь SS 420 (аналог ст.20Х13) |
|
Эскиз материалов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM
|
Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
АБС-пластик |
| 2 |
Индикатор положения |
АБС-пластик |
| 3 |
Пружинный зажим |
нержавеющая сталь 304 |
| 4 |
Металлическая шайба |
нержавеющая сталь 304 |
| 5 |
Прижимная шайба |
инженерный пластик |
| 6 |
Корпус |
экструдированный алюминиевый сплав с твердым анодированием |
| 7 |
Прижимная шайба |
инженерный пластик |
| 8 |
Ограничитель |
легированная сталь |
| 9 |
Уплотнительное кольцо вала верхнее |
NBR |
| 10 |
Антифрикционное кольцо вала верхнее |
инженерный пластик |
| 11 |
Вал |
легированная сталь никелированная |
| 12 |
Антифрикционное кольцо вала нижнее |
инженерный пластик |
| 13 |
Уплотнительное кольцо вала нижнее |
NBR |
| 14 |
Заглушка |
NBR |
| 15 |
Уплотнительное кольцо регулировочных винтов |
NBR |
| 16 |
Шайба регулировочного винта |
нержавеющая сталь 304 |
| 17 |
Стопорная гайка регулировочного винта |
нержавеющая сталь 304 |
| 18 |
Винт регулировочный |
нержавеющая сталь 304 |
| 19 |
Поршень |
алюминиевый сплав, литой под давлением |
| 20 |
Направляющая накладка поршня |
инженерный пластик |
| 21 |
Антифрикционное кольцо поршня |
инженерный пластик |
| 22 |
Уплотнительное кольцо поршня |
NBR |
| 23 |
Комплект пружин |
пружинная сталь |
| 24 |
Уплотнительное кольцо крышки |
NBR |
| 25 |
Торцевая крышка |
литой алюминий с полиэфирным покрытием |
| 26 |
Винт крышки |
нержавеющая сталь 304 |
| 27 |
Стопорный винт |
нержавеющая сталь 304 |
| 28 |
Адаптер |
углеродистая сталь |
|
Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX
|
