Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с ручным дублером MON

Сортировать по:

Показывать по:

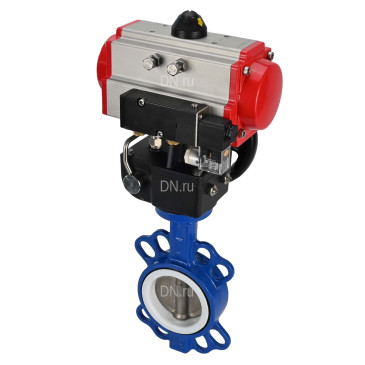

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду40 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 40 мм

Давление условное: 16 бар

Строительная длина: 33 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 10.90 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34243

Доставим в город Москва:

В наличии:

35 180 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду50 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 45 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 10.90 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34258

Доставим в город Москва:

В наличии:

37 055 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду65 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 48 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 11.20 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34273

Доставим в город Москва:

В наличии:

38 471 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду80 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-083, с пневмораспределителем 4V320-08 220В, с ручным дублером MON2-450-T28-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 49 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 11.50 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34288

Доставим в город Москва:

В наличии:

40 023 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

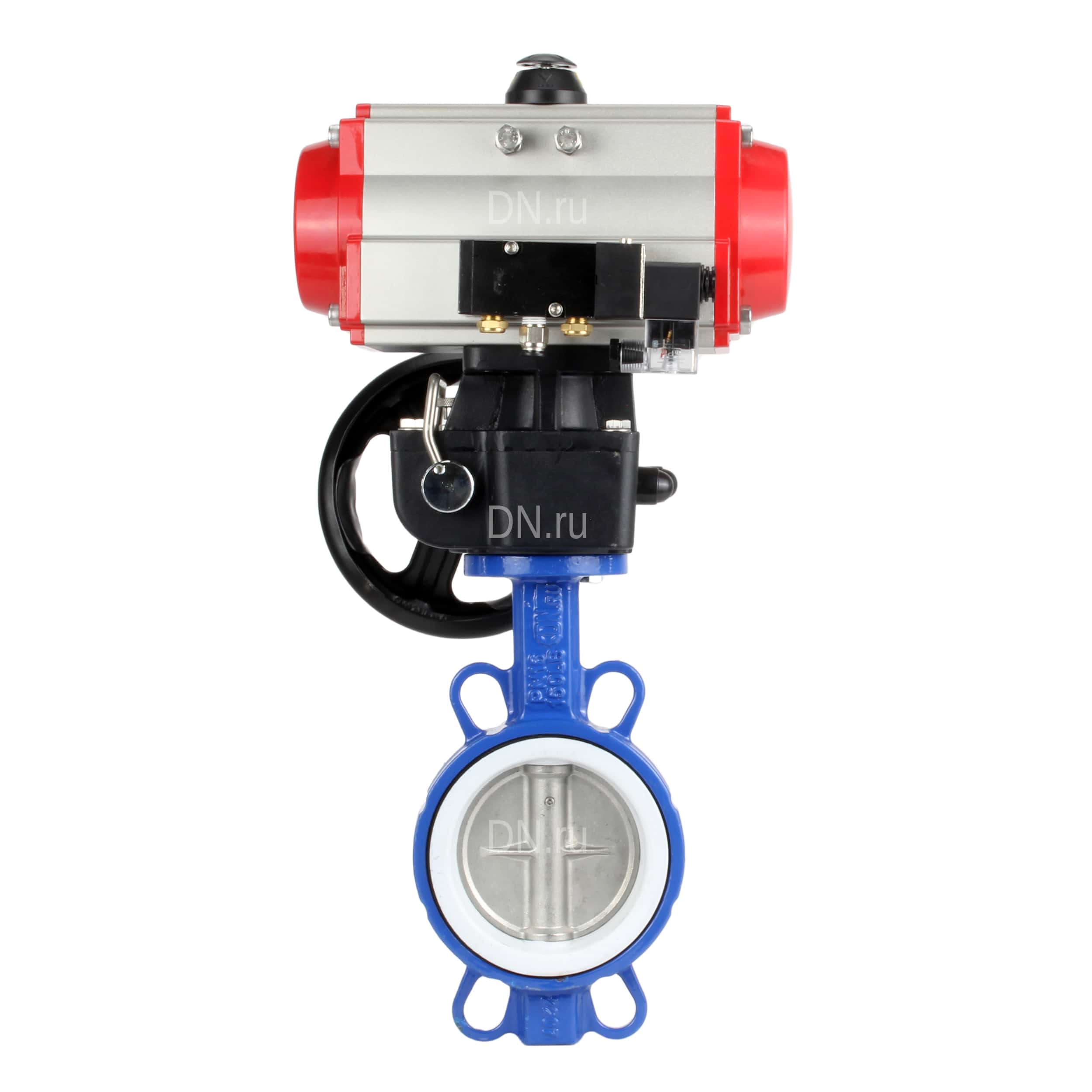

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105, с пневмораспределителем 4V320-08 220В, с ручным дублером MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 18.30 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34165

Доставим в город Москва:

В наличии:

50 906 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду125 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-105, с пневмораспределителем 4V320-08 220В, с ручным дублером MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 58 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 19.40 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34180

Доставим в город Москва:

В наличии:

51 151 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду150 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-130, с пневмораспределителем 4V320-08 220В, с ручным дублером MON3-700-T38-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 59 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 24.20 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34195

Доставим в город Москва:

В наличии:

64 273 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду200 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-140, с пневмораспределителем 4V320-08 220В, с ручным дублером MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 64 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 40.10 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34204

Доставим в город Москва:

В наличии:

83 085 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду250 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-140, с пневмораспределителем 4V320-08 220В, с ручным дублером MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 250 мм

Давление условное: 16 бар

Строительная длина: 70 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 45.90 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34219

Доставим в город Москва:

В наличии:

110 769 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA-160, с пневмораспределителем 4V320-08 220В, с ручным дублером MON4-1200-T54-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 300 мм

Давление условное: 16 бар

Строительная длина: 80 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: углеродистая сталь

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 63.20 кг

Категория: Затворы с пневмоприводом

Артикул: D050-34234

Доставим в город Москва:

В наличии:

150 007 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические параметры Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с ручным дублером MON:

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -10 до 180
Применение	теплоснабжение, Нефтегазовая промышленность, Горячее/холодное водоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с ручным дублером MON

Габариты и размеры Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с ручным дублером MON:

Типоразмер	B, мм	ØC, мм	L, мм	H2, мм	E, мм	B1, мм	C, мм
Ду40	56	110	33	110	26	152	62.5
Ду50	76	125	45	162	26	152	62.5
Ду65	89	145	48	175	26	152	62.5
Ду80	95	160	49	181	26	152	62.5
Ду100	114	180	55	200	26	189	70
Ду125	127	210	58	213	26	189	70
Ду150	140	240	59	225	36	210	70
Ду200	177	295	64	260	36	268	94
Ду250	203	355	70	292	36	268	94
Ду300	242	410	80	337	38	310	94

Эскиз Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с ручным дублером MON

Таблица деталей и материалов Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду40-300 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с пневмоприводом PA-DA, с пневмораспределителем 4V320-08 220В, с ручным дублером MON:

Деталь	Материал
Корпус	Нержавеющая сталь AISI316L (03Х17Н14М3) или углеродистая сталь WCB
Манжета	VITON
Диск, Шток, Шпилька	Сталь AISI316L (03Х17Н14М3)
Втулка	PTFE
Уплотнительное кольцо	Нитрил NBR
Пластина, Рукоятка	Углеродистая сталь

Технические параметры пневмопривода DN.ru

Наименование	Значение
Рабочее давление, бар	6
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Модель привода	DA-083	DA-105	DA-130	DA-140	DA-160
А1, мм	152	189	210	268	310
B1, мм	216	279	308	405	465
С, мм	46	55	67.5	76	87.5
D, мм	55	64	70	77	87.5
H	F05	F07	F07	F10	F10
I	F07	F10	F10	F12	F12
E, мм	109	134	157	174	199
L	17х17	22х22	22х22	27х27	27х27
G, мм	15	25	25	30	30
М, мм	80	80	80	130	130
N, мм	30	30	30	30	30
Ф0, мм	34	41	62	62	62
Р, мм	20	20	30	30	30
J	4-M6x10	4-M8x12	4-M8x12	4-M10x16	4-M10x16
К	4-М8х12	4-М10х16	4-М10х16	4-М12х20	4-М12x20
F, мм	26	26	36	36	38

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Наименование	Значение
Климатическое исполнение	У,УХЛ,Т,ОМ
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru:

Модель	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
b1, мм	17	22	27
N, мм	22	28	32
b2, мм	17	22	27
M, мм	18	22	30
D1, мм	Ø70	Ø102	Ø102
4-M1, мм	4-M8	4-M10	4-M10
D2, мм	Ø102	Ø125	Ø125
4-M2, мм	4-M10	4-M12	4-M12
E, мм	95х95	114х114	129х129
D3, мм	Ø70	Ø102	Ø125
4-Ø1, мм	4-Ø8.5	4-Ø10.5	4-Ø12.5
D4, мм	Ø102	Ø125	Ø140
4-Ø2, мм	4-Ø10.5	4-Ø12.5	4-Ø16.5
A, мм	125	140	188.5
B, мм	64	71	93
ØC, мм	Ø110	Ø129	Ø174
F, мм	135	166	202
T, мм	62.5	70	94
Y, мм	178	212	280
H, мм	133	180	195
S, мм	56.5	68.7	84
K, мм	13	12.5	15
Ø штурвала, мм	200	280	320

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru HDM:

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Технические параметры пневмопривода DN.ru

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru:

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru HDM:

Эскиз деталей и материалов ручного дублера DN.ru HDM

Москва. Пункт выдачи.
