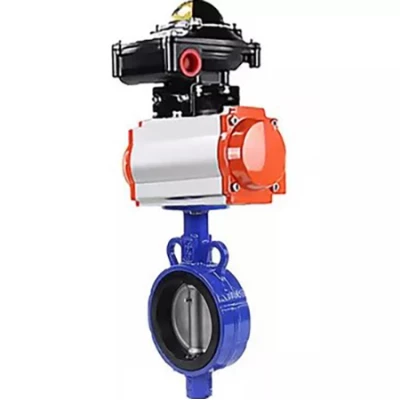

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-SA и БКВ APL-510N-EX купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Характеристика	Значение
Бренд	DN.ru
Номинальный диаметр DN	25/32 мм
Номинальное давление PN	16 бар
Температура рабочей среды	от -20 до +120 ⁰C
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Тип присоединенния	ISO 5211
Страна производитель	Россия

Изображение затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Размер	B, мм	H2, мм	L, мм	B1, мм	E, мм	H, мм
Ду25/32	93	44.5	36	204	128.7	121.4

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток	нержавеющая сталь SS 410 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
10	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	с возвратными пружинами
Количество пружин	10 шт
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT 3/4”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT 3/4”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1,800

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных
