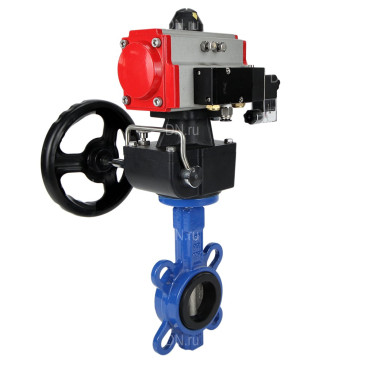

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4M310-08 220В, с ручным дублером MON1-250-T26-ISO

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначеныа для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические характеристики затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В MON Ру16

Номинальный диаметр DN, мм	40 - 300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG50
Срок службы, лет	10

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4M310-08 220В, с ручным дублером MON1-250-T26-ISO

Габаритные параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В MON Ру16

DN	Модель эл. привода	Размеры
DN	Модель эл. привода	E, мм	L1, мм	A, мм	C, мм	K, мм
40	DN.ru DA-052	34	153	114	98	77
50	DN.ru DA-065	43	174	131	115	77
65	DN.ru DA-065	46	174	140	115	77
80	DN.ru DA-083	46	216	150	135	77
100	DN.ru DA-083	52	216	163	135	77
125	DN.ru DA-105	56	279	178	160	77
150	DN.ru DA-105	56	279	191	160	77
200	DN.ru DA-130	60	308	238	193	77
250	DN.ru DA-140	68	405	285	210	77
300	DN.ru DA-160	78	465	315	237	77

Эскиз размеров затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В MON Ру16

Материалы деталей затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-DA 4M310-08 220В MON Ру16

№	Наименование	Материал
1	Корпус	чугун GGG50
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь 316L
4	Шток	нержавеющая сталь AISI 416
5	Штифт	нержавеющая сталь AISI 420
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь

Основные технические характеристики пневмоприводов DN.ru DA

Конструкция		Двойного действия
Номинальное давление PN, бар		12
Рабочее давление, бар		2…8
Рабочая среда		Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц		менее 30 мкм2
Рабочая температура t, ⁰C		• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки		± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование		есть
Индикатор положения		открыто/закрыто
Среда эксплуатации		в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Изображение пневмопривода DN.ru DA

Материалы деталей пневмопривода DN.ru DA

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Материалы деталей пневмопривода DN.ru DA

Основные технические характеристики пневмораспределителя DN.ru-4M310-08

Конструкция		золотникового типа
Номинальное давление PN, Мпа (кг/см2)		1,2 (12)
Рабочее давление, бар		1,5…8
Рабочая среда		фильтрованный сжатый воздух
Температура окружающей среды t, ⁰C		от +5 до +50
Частота срабатывания		5 циклов/с
Ручное дублирование		есть
Степень защиты		IP 65
Крепление		через сквозные отверстия в корпусе
Материал корпуса		анодированный алюминий
Время отклика		0,05 сек.

Изображение пневмораспределителя DN.ru 4m310-08 220в

Основные технические характеристики ручного дублера DN.ru HDM

Режим работы	Повторно-кратковременный, реверсивный
Рабочая температура t, ⁰C	от -20 до +80 от -40 до +80 (низкотемпературная версия) от -20 до +160 (при сухом воздухе)
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала	90° ± 5°

Материалы ручного дублера DN.ru-HDM

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Материалы ручного дублера DN.ru HDM
