Затворы дисковые поворотные DN.ru WBV3131E-2W-W-H Ду125-150 Ру10, пищевая нержавеющая сталь 304, уплотнение - EPDM, под приварку, с пневмоприводом DN.ru PA-DA-108 двойного действия купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод двойного действия предназначен для автоматизации процесса управления четвертьоборотной трубопроводной арматурой.

Технические параметры затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду125-150 Ру10

Характеристика	Значение
Номинальный диаметр DN, мм	125-150
Номинальное давление PN, бар	10
Температура рабочей среды t, ⁰C	от -20 до +135
Температура стерилизации, ⁰C	135 (макс. 20 мин)
Рабочая среда	вода, щелочи, разбавленные органические и неорганические кислоты, сложные эфиры, каустическая сода, спирты, ацетон, кетоны, моющие средства, тормозные жидкости на основе гликоля.
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	сварка
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, кол-во циклов закрытия/открыти	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

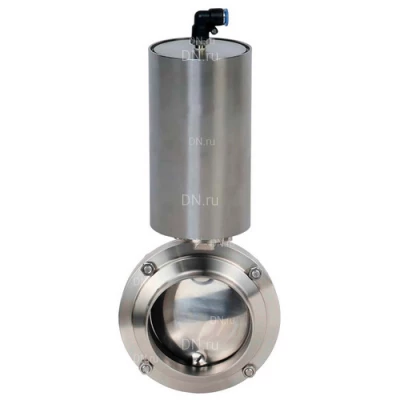

Изображение затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду125-150 Ру10

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду125-150 Ру10

Размер	D, мм	D1, мм	A, мм	K, мм
Ду125	129	185	80	12х12
Ду150	154	215	90	12х12

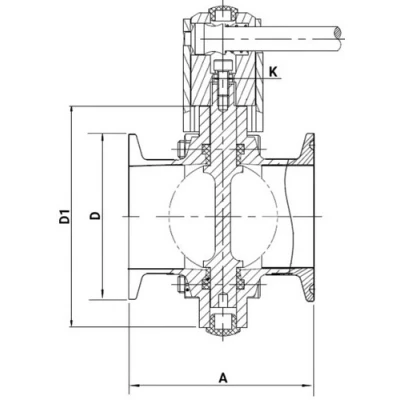

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду125-150 Ру10

Деталировка затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду125-150 Ру10

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	EPDM
5	Гайка	нержавеющая сталь A2-70 (аналог 08Х18Н10)
6	Болт	нержавеющая сталь A2-70 (аналог 08Х18Н10)
7	Пробка	пластик ABS

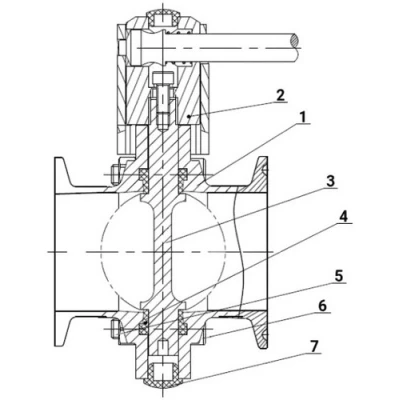

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду125-150 Ру10

Технические параметры пневмоприводов DN.ru PA-DA-108 двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Материал корпуса	сталь нержавеющая SUS 304 (аналог 08Х18Н10)
Давление управления, бар	3 ÷ 7
Температура окружающего воздуха, °C	от -20 до +60
Время закрытия / открытия при 6 бар, сек	5 / 5
Резьба присоединения сжатого воздуха	2 х G1/8”
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	500 000
Размеры привода, длина (без вала/с валом) х диаметр, мм	220/260 х Ø108
Квадрат присоединяемого штока затвора, мм	12х12

Изображение пневмоприводов DN.ru PA-DA-108 двойного действия

Деталировка пневмопривода DN.ru PA-DA-108 двойного действия

№	Наименование детали	Материал
1	Штуцер подвода сжатого воздуха	н/д
2	Стопорное кольцо	сталь нержавеющая SUS 304 (аналог 08Х18Н10)
3	Верхняя крышка	сталь нержавеющая SUS 304 (аналог 08Х18Н10)
4	Уплотнительное кольцо	NBR
5	Уплотнительное кольцо	NBR
6	Поршень	сплав алюминия 4А11 (с высоким содержанием кремния – от 4,5 до 6%)
7	Игольчатый подшипник	н/д
8	Игольчатый подшипник	н/д
9	Игольчатый подшипник	н/д
10	Передаточное кольцо	сталь нержавеющая SUS 304 (аналог 08Х18Н10)
11	Уплотнительное кольцо	NBR
12	Игольчатый подшипник	н/д
13	Корпус	сталь нержавеющая SUS 304 (аналог 08Х18Н10)
14	Штуцер подвода сжатого воздуха	н/д

Эскиз деталировки пневмоприводов DN.ru PA-DA-108 двойного действия
