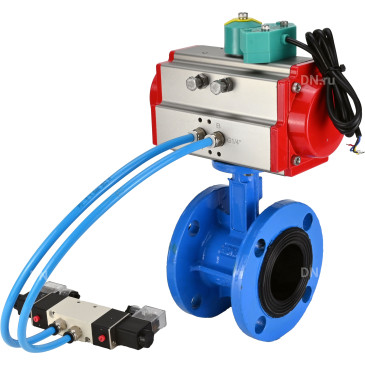

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-XXX, пневмораспределителем 4V320-08 220В и магнитным переключателем ALS200D

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические PA-х-х предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-300 мм
Давление номинальное	16 бар
Температура рабочей среды	от -25 до +130°C
Применение	водоснабжение, промышленность, Системы отопления
Тип присоединения	фланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Гарантия	12 мес.

Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-XXX, пневмораспределителем 4V320-08 220В и магнитным переключателем ALS200D

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Характеристика	Значение
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Температура рабочей среды	от-20 до +80 °C

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Технические характеристики пневмораспределителей DN.ru 4V320-08 220В:

Характеристика	Значение
Модель пневмораспределителя	4V320-08 220В
Напряжение питания	220В
Тип пневмораспределителя	золотниковый
Номинальное давление	12 бар
Рабочее давление	1.5 ÷ 8 бар
Температура окружающей среды	от -5 до +50 ⁰C
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Управление	двустороннее электромагнитное
Материал корпуса	алюминевый сплав и технополимер
Время отклика	0,05 с
Диаметр рабочих каналов	1/4"

Пневмораспределители DN.ru 4V320-08 220В

Технические характеристики магнитного переключателя DN.ru ALS200D:

Характеристика	Значение
Материал корпуса	пластик PP-GF30
Степень защиты корпуса	IP67
Совместимые устройства	пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства	0-90°
Тип контакта	NO
Тип взаимодействия датчиков	магнитный
Расстояние взаимодействия датчиков	1÷6 мм
Частота переключения вкл/выкл	0÷4.8 кГц
Визуальная индикация	два светодиода
Номинальное напряжение	5÷240В AC/DC
Номинальный ток	0÷300 mA
Номинальная мощность	10 Вт
Температура окружающей среды	от -40 до +85 °C
Кабельный вывод	4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес	0.14 кг
Гарантия	12 мес.
Срок службы	10 лет

Магнитный переключатель DN.ru ALS200D

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	n-d, шт-мм
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	J, мм	M, мм	N, мм	Z, мм	d, мм	K	L
PA-DA(SA)-052	30	41.5	65.5	72	92	65	30	80	36	50	11х11	14	147	40	M5x8	M6x10
PA-DA(SA)-065	36	47	81	88	108	72	30	80	50	70	14х14	18	168	40	M6x10	M8x13
PA-DA(SA)-083	46	57	98.5	108.7	128.7	92	30	80	50	70	17х17	21	204	40	M6x10	M8x13
PA-DA(SA)-105	57.5	64	122.5	133	153	109.5	30	80	70	102	22х22	26	268	40	M8x13	M10x16
PA-DA(SA)-130	67.5	74.5	145.5	155	185	127.5	30	130	70	102	22х22	26	301	55	M8x13	M10x16
PA-DA(SA)-140	75	77	161	172	202	137.5	30	130	102	125	27х27	31	390	55	M10x16	M12x20
PA-DA(SA)-160	87	87	184	197	227	159	30	130	102	125	27х27	31	458	55	M10x16	M12x20
PA-DA(SA)-210	113	113	235.5	255	285	210	30	130	-	140	36х36	40	532	80	-	M16x25
PA-DA(SA)-270	147	147	299	326	356	273	30	130	-	165	46х46	50	718	80	-	M20x25

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры пневмораспределителей DN.ru 4V320-08 220В:

A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4

Эскиз габаритов пневмораспределителей DN.ru 4V320-08 220В

Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D:

A, мм	B, мм	C, мм	E, мм	d, мм
75	30	51	40	5.5

Эскиз габаритов магнитного переключателя DN.ru ALS200D

Материалы деталей затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)

Эскиз материалов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-300 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX
