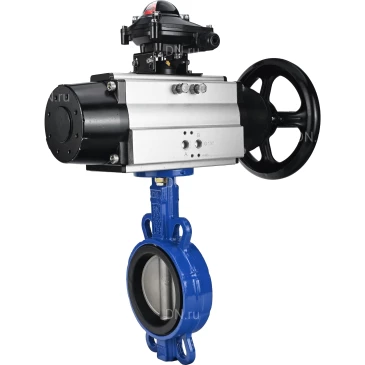

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N
Сортировать по:
Поделиться ссылкой на подборку
Артикул:D050-26415
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 14.51 кг
Категория: Затворы с пневмоприводом
на 2025-03-03
25 425,83
₽
Доставка: уточняйте при заказе
В наличии:
Артикул:D050-26416
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 15.85 кг
Категория: Затворы с пневмоприводом
на 2025-03-03
27 930,55
₽
Доставка: уточняйте при заказе
В наличии:
| Затворы дисковые поворотные GG25-316L-NBR предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N:
|
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N:
|
Эскиз Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-PA-DA-105-1 и БКВ APL-210N |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода DN.ru PA-DA-105-1:
|
Пневмопривод DN.ru PA-DA-105-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные технические характеристики блока концевых выключателей DN.ru APL-210N
| Значение | Исполнение | Опция |
| Защита | Всепогодный IP65 | IP67 |
| Температура окружающей среды | От -40°C до +80°C | От -50°C до +80°C |
| Резьба кабельного ввода | 2 x NPT1/2” | PF1/2′′， P1/2′′M20х15, PG13.5 |
| Клеммная колодка | 8 ячеек 0.08-2.6mm² | |
| Напряжение | 12V, 24V, 38V, 48V, 110V, 220V, 250V | |
| Положение индикатора | ЗАКРЫТО: красный ОТКРЫТО: зелёный | ЗАКРЫТО: красный ОТКРЫТО: желтый |
| Датчик | 2 SPDT электромеханических микровыключателя OMRON V151-1C25 | 2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR |
| Внешнее покрытие | Полиэстеровое покрытие (чёрный) | красный, зелёный, жёлтый, синий цвет |
| Вал | Стандартный вал (17mm) | Удлинённый вал |
Изображение блока концевых выключателей DN.ru APL-210N
Габариты и размеры блока концевых выключателей DN.ru APL-210N:
| H, мм | L, мм | B, мм | D, мм | D1, мм | M, мм |
| 77 | 112 | 88 | 10 | 5 | 20х1.5 |
