Затворы дисковые поворотные DN.ru WBV3131P-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA, пневмораспределителем DN.ru 4M310-08 DC24V и БКВ DN.ru APL-410N EX купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131P-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, PTFE:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-250 мм
Давление номинальное	16 бар
Температура рабочей среды	от -10 до +180°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Гарантия	12 мес.

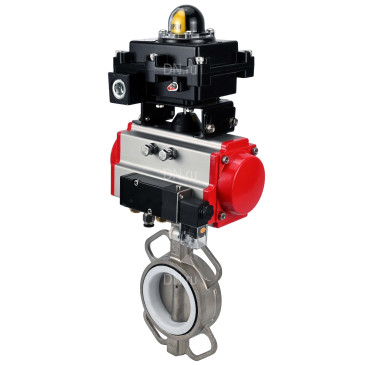

Затворы дисковые поворотные DN.ru WBV3131P-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA, пневмораспределителем DN.ru 4M310-08 DC24V и БКВ DN.ru APL-410N EX

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131P-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, PTFE:

Диаметр	A, мм	B, мм	C, мм	PCD, мм	ØD, мм	H, мм	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131P-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, PTFE

Материалы деталей затворов дисковых поворотных DN.ru WBV3131P-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, PTFE:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	PTFE / Фторопласт / Тефлон
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Рукоятка	углеродистая сталь

Эскиз материалов затворов дисковых поворотных DN.ru WBV3131P-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, PTFE

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Характеристика	Значение
Тип пневмопривода	двойного действия
Крутящий момент привода	43-802 Нм
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Температура рабочей среды	от–20 до +80 °C
Тип присоединения	ISO 5211

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	M, мм	N, мм	O, мм	P, мм
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Технические характеристики пневмораспределителей DN.ru 4M310-08 24В:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4M310-08 DC24V (на корпус)
Напряжение питания	24В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	25
Температура эксплуатации, °C	от 0 до +60
Максимальная частота срабатывания, цикл/сек	5
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4″
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Размер порта подвода воздуха (в пневмораспределитель)	G1/4″
Время отклика, сек	0.05
Вес, кг	0.35
Средний ресурс, циклов	10 000 000

Пневмораспределители DN.ru 4M310-08 24В

Габаритные и установочные размеры пневмораспределителей DN.ru 4M310-08 24В:

Все размеры представлены на эскизе

Эскиз габаритов пневмораспределителей DN.ru 4M310-08 24В

Технические характеристики блоков концевых выключателей DN.ru APL-410N EX:

Характеристика	Значение
Модель блока концевых выключателей	APL-410N EX
Защита	всепогодный IP65, взрывозащищенный Exd IIB T6
Температура окружающей среды	от -25°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.05-2.5мм2
Номинальный ток	10 А
Номинальное напряжение	250В
Переключатели/датчики	два механических переключателя / два датчика приближения
Полный угол поворота	90°
Срок службы	10 лет

Блоки концевых выключателей DN.ru APL-410N EX

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-410N EX:

A, мм	177
B, мм	174
C, мм	178
D, мм	101
E, мм	76
F, мм	57
G, мм	55
H, мм	23
I, мм	27
J, мм	3
K, мм	4
d1, мм	5
d2, мм	9.5

Эскиз габаритов блоков концевых выключателей DN.ru APL-410N EX

Материалы деталей блоков концевых выключателей DN.ru APL-410N EX:

№	Наименование	Материал	Кол-во
1	Визуальный индикатор	ABS пластик / поликарбонат	1
2	Крышка визуального индикатора	поликарбонат	1
3	Этикетка	-	1
4	Винты крышки БКВ	нержавеющая сталь	8
5	Крышка корпуса БКВ	литье алюминия под давлением	1
6	Вал	нержавеющая сталь	1
7	Концевые выключатели	-	2
8	Кулачки (эксцентрики)	поликарбонат	2
9	Корпус БКВ	литье алюминия под давлением	1
10	Клеммник	-	1
11	Клемма заземления	нержавеющая сталь	1
12	Отверстие (резьба) для кабельного ввода	-	2
13	Кронштейн	нержавеющая сталь	1

Эскиз блоков концевых выключателей DN.ru APL-410N EX
