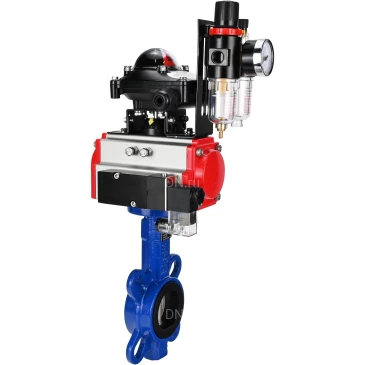

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-083 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 40 мм

Давление условное: 16 бар

Строительная длина: 34 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 6.14 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35937

Доставим в город Москва:

В наличии:

30 232 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду50 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-083 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 50 мм

Давление условное: 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 6.74 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35938

Доставим в город Москва:

В наличии:

30 793 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 100 мм

Давление условное: 16 бар

Строительная длина: 52 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 11.74 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35941

Доставим в город Москва:

В наличии:

37 696 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду65 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 65 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 10.44 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35939

Доставим в город Москва:

В наличии:

38 827 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду80 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-105 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 80 мм

Давление условное: 16 бар

Строительная длина: 46 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 10.84 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35940

Доставим в город Москва:

В наличии:

39 818 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду250 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-210 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 250 мм

Давление условное: 16 бар

Строительная длина: 68 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 66.33 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35945

Доставим в город Москва:

В наличии:

127 612 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-210 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 300 мм

Давление условное: 16 бар

Строительная длина: 78 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 74.44 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35946

Доставим в город Москва:

В наличии:

143 915 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду125 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-140 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 22.34 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35942

Доставим в город Москва:

В наличии:

60 693 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-140 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 23.94 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35943

Доставим в город Москва:

В наличии:

63 240 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду200 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA-160 с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 200 мм

Давление условное: 16 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 36.94 кг

Категория: Затворы с пневмоприводом

Артикул: D050-35944

Доставим в город Москва:

В наличии:

96 586 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Блок концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Блок подготовки воздуха AFC2000 DN.ru предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.

Технические характеристики затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

Номинальный диаметр DN, мм	40 - 300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Тип управления	рукоятка
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун GGG50
Срок службы, лет	10

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду40-300 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-SA с возвратными пружинами, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Габаритные параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

DN	Модель эл. привода	Размеры
DN	Модель эл. привода	E, мм	L1, мм	A, мм	C, мм	X, мм	Y, мм
40	DN.ru SA-083	34	216	114	135	88	162
50	DN.ru SA-083	43	216	131	135	88	162
65	DN.ru SA-105	46	279	140	160	88	162
80	DN.ru SA-105	46	279	150	160	88	162
100	DN.ru SA-105	52	279	163	160	88	162
125	DN.ru SA-140	56	405	178	210	88	162
150	DN.ru SA-140	56	405	191	210	88	162
200	DN.ru SA-160	60	465	238	237	88	162
250	DN.ru SA-210	68	542	285	295	88	162
300	DN.ru SA-210	78	542	315	295	88	162

Эскиз размеров затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

Материалы деталей затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

№	Наименование	Материал
1	Корпус	чугун GGG50
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь 316L
4	Шток	нержавеющая сталь AISI 416
5	Штифт	нержавеющая сталь AISI 420
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь

Основные технические характеристики пневмоприводов

Конструкция		С возвратными пружинами
Номинальное давление PN, бар		12
Рабочее давление, бар		2…8
Рабочая среда		Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц		менее 30 мкм2
Рабочая температура t, ⁰C		• от–20 до +80 • от–40 до +80 (низкотемпературная версия) • от–20 до +160 (при сухом воздухе)
Диапазон регулировки		± 5 ° для вращения при 0 ° и 90 °
Ручное дублирование		есть
Индикатор положения		открыто/закрыто
Среда эксплуатации		в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие)

Изображение пневмопривода DN.ru SA

Материалы деталей пневмопривода DN.ru SA

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Материалы деталей пневмопривода DN.ru SA

Основные технические характеристики пневмораспределителя DN.ru-4M310-08

Конструкция		золотникового типа
Номинальное давление PN, Мпа (кг/см2)		1,2 (12)
Рабочее давление, бар		1,5…8
Рабочая среда		фильтрованный сжатый воздух
Температура окружающей среды t, ⁰C		от +5 до +50
Частота срабатывания		5 циклов/с
Ручное дублирование		есть
Степень защиты		IP 65
Крепление		через сквозные отверстия в корпусе
Материал корпуса		анодированный алюминий
Время отклика		0,05 сек.

Изображение пневмораспределителя DN.ru 4m310-08 220в

Основные технические характеристики блока концевых выключателей DN.ru APL-210N

Значение	Исполнение	Опция
Защита	Всепогодный IP65	IP67
Температура окружающей среды	От -40°C до +80°C	От -50°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”	PF1/2′′， P1/2′′M20х15, PG13.5
Клеммная колодка	8 ячеек 0.08-2.6mm²
Напряжение	12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный	ЗАКРЫТО: красный ОТКРЫТО: желтый
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25	2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR
Внешнее покрытие	Полиэстеровое покрытие (чёрный)	красный, зелёный, жёлтый, синий цвет
Вал	Стандартный вал (17mm)	Удлинённый вал

Материалы блока концевых выключателей DN.ru-APL-210N

№	Наименование	Материал
1	Корпус	Литьевой алюминий
2	Индикаторный колпак	Полиэстер пластик
3	3D-индикатор	ABC -пластик
4	Кулачок	Полиэстер пластик
5	Пружина	Нержавеющая сталь
6	Винты	Нержавеющая сталь
7	Уплотнительные кольца	NBR
8	Втулка	Бронза
9	Клемма заземления	Нержавеющая сталь
10	Вал	Нержавеющая сталь

Основные технические характеристики блока подготовки воздуха AFC2000

Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блока подготовки воздуха AFC2000

Габаритные размеры блока подачи воздуха AFC2000

Размеры, мм
A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	R
162	88	139	31	53,5	12	8	7	13,3	39	5	40	32	53	29	6	41,5

Технические характеристики затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

Габаритные параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

Эскиз размеров затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

Материалы деталей затворов дисковых поворотных DN.ru WBV1432N-2W-Fb PA-SA 4M310-08 220В APL-210N AFC2000 Ру16

Основные технические характеристики пневмоприводов

Изображение пневмопривода DN.ru SA

Материалы деталей пневмопривода DN.ru SA

Материалы деталей пневмопривода DN.ru SA

Основные технические характеристики пневмораспределителя DN.ru-4M310-08

Изображение пневмораспределителя DN.ru 4m310-08 220в

Основные технические характеристики блока концевых выключателей DN.ru APL-210N

Материалы блока концевых выключателей DN.ru-APL-210N

Основные технические характеристики блока подготовки воздуха AFC2000

Изображение блока подготовки воздуха AFC2000

Габаритные размеры блока подачи воздуха AFC2000

Эскиз размеров блока подготовки воздуха AFC2000

Москва. Пункт выдачи.
