Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10, под приварку, пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом PA-DA и пневмораспределителем 4M320-10 AC220V купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10

Характеристика	Значение
Номинальный диаметр DN, мм	15 – 150
Номинальное давление PN, бар	10
Температура рабочей среды t, ⁰C	от -50 до +180
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	сухие, водные и жирные пищевые продукты, уксусная кислота, газообразный аммиак, рыбий жир, кукурузное масло, винная кислота, сульфат натрия
Материал уплотнения	Silicon
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	сварка
Материал корпуса	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал диска	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, кол-во циклов закрытия/открытия	30000 – 50000 (в зависимости от рабочей среды и условий эксплуатации)

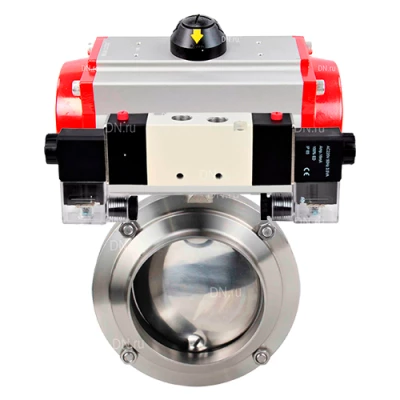

Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10, под приварку, пищевая нержавеющая сталь 304, уплотнение - Silicon, с пневмоприводом PA-DA и пневмораспределителем 4M320-10 AC220V

Изображение затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10

Размер	D, мм	t, мм	D1, мм	A, мм
Ду40 с PA-DA-052	41	1.5	90	50
Ду100 с PA-DA-052	104	2	159	64
Ду100 с PA-DA-065	104	2	159	64
Ду80 с PA-DA-052	85	2	139	60
Ду80 с PA-DA-065	85	2	139	60
Ду65 с PA-DA-052	70	2	124	56
Ду65 с PA-DA-065	70	2	124	56
Ду50 с PA-DA-052	53	1.5	106	52
Ду50 с PA-DA-065	53	1.5	106	52
Ду15 с PA-DA-065	18	1.5	78	50
Ду40 с PA-DA-065	41	1.5	90	50
Ду32 с PA-DA-052	35	1.5	86	50
Ду32 с PA-DA-065	35	1.5	86	50
Ду25 с PA-DA-052	29	1.5	78	50
Ду25 с PA-DA-065	29	1.5	78	50
Ду20 с PA-DA-052	23	1.5	78	50
Ду20 с PA-DA-065	23	1.5	78	50
Ду15 с PA-DA-052	18	1.5	78	50

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10

Деталировка затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	Silicon
5	Гайка	нержавеющая сталь A2-70 (аналог 08Х18Н10)
6	Болт	нержавеющая сталь A2-70 (аналог 08Х18Н10)
7	Пробка	пластик ABS

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры пневмораспределителей DN.ru 4M320-10 AC220V (на корпус)

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	30 (Cv = 1,68
Размер порта подвода воздуха (в пневмораспределитель)	G 3/8
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4M320-10 AC220V (на корпус)
