Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду50 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA-083 и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду50 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA-083 и магнитным переключателем ALS200D
Артикул: D050-88460
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, этиленгликоль, нейтральные среды, Пропиленгликоль
Вес: 7.54 кг
Категория: Затворы с пневмоприводом
на 2025-12-26
26 912,81
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду65 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA-105 и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду65 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA-105 и магнитным переключателем ALS200D
Артикул: D050-88461
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, этиленгликоль, нейтральные среды, Пропиленгликоль
Вес: 11.24 кг
Категория: Затворы с пневмоприводом
на 2025-12-26
36 117,98
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA-105 и магнитным переключателем ALS200D
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA-105 и магнитным переключателем ALS200D
Артикул: D050-88462
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, этиленгликоль, нейтральные среды, Пропиленгликоль
Вес: 11.74 кг
Категория: Затворы с пневмоприводом
на 2025-12-26
37 243,74
  • $
  • €

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.

Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG с пневмоприводом PA-SA и магнитным переключателем ALS200D:

Наименование Значение
Рабочее давление PN, бар 16
Температура рабочей среды t, ⁰C от -20 до +100
Рабочая среда холодная и горячая вода, воздух без примесей масла и жира, этиленгликоль, пропиленгликоль иные среды нейтральные к материалу
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Срок службы, лет 10
Средний ресурс, циклов открытия/закрытия 60 000 (при неагрессивной среде и средних значениях давления и температуры)

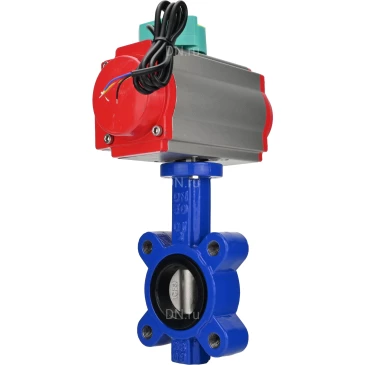

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG с пневмоприводом PA-SA и магнитным переключателем ALS200D:

Модель A, мм B, мм C, мм D, мм N-M
Ду50 72.5 130.5 43 125 4-М16
Ду65 77.5 146.5 46 145 4-М16
Ду80 92 156 46 160 8-М16
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG с пневмоприводом PA-SA и магнитным переключателем ALS200D

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG с пневмоприводом PA-SA и магнитным переключателем ALS200D:

№ Детали Материал
1 Корпус чугун QT450 (аналог ВЧ 45)
2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Седловое уплотнение EPDM
4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG с пневмоприводом PA-SA и магнитным переключателем ALS200D

Технические параметры пневмопривода DN.ru PA-SA:

Наименование Значение
Тип пневмопривода
Номинальное давление PN, бар 12
Рабочее давление, бар 2…8
Рабочая среда фильтрованный сжатый воздух
Максимальный диаметр частиц рабочей среды, мкм2 ≤30
Температура окружающей среды, ⁰C от –20 до +80
Угол поворота, ° 0 - 90
Регулировка угла поворота, % ±5
Индикатор положения открыто/закрыто
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Пневмопривод DN.ru PA-SA

Габариты и размеры пневмопривода DN.ru PA-SA:

Модель PA-SA-083 PA-SA-105
A, мм 46 57,5
B, мм 57 64
C, мм 98,5 122,5
D, мм 108,7 133
E, мм 128,7 153
F, мм 92 109,5
G, мм 30 30
H, мм 80 80
I, мм 50 70
J, мм 70 102
M, мм 17х17 22х22
N, мм 21 26
Z, мм 204 268
d, мм 40 40
K M6x10 M8x13
L M8x13 M10x16
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Эскиз габаритов и размеров пневмопривода DN.ru PA-SA

Технические параметры магнитного переключателя ALS200D:

Характеристика Значение
Материал корпуса пластик PP-GF30
Степень защиты корпуса IP67
Совместимые устройства пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства 0-90°
Тип контакта NO
Тип взаимодействия датчиков магнитный
Расстояние взаимодействия датчиков 1÷6 мм
Частота переключения вкл/выкл 0÷4.8 кГц
Визуальная индикация два светодиода
Номинальное напряжение 5÷240В AC/DC
Номинальный ток 0÷300 mA
Номинальная мощность 10 Вт
Температура окружающей среды от -40 до +85 °C
Кабельный вывод 4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес 0.14 кг
Гарантия 12 мес.
Срок службы 10 лет
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Магнитный переключатель ALS200D

Габариты и размеры магнитного переключателя ALS200D:

A, мм B, мм C, мм E, мм d, мм
75 30 51 40 5.5
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-80 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с пневмоприводом PA-SA и магнитным переключателем ALS200D

Эскиз габаритов и размеров магнитного переключателя ALS200D
