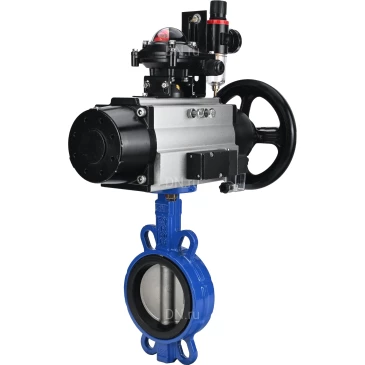

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Затворы дисковые поворотные GG25-316L-NBR предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Технические параметры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000:

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 90
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Габариты и размеры Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000:

Типоразмер	A, мм	B, мм	A1, мм	W, мм	I, мм	С, мм
Ду125	178	125	495	200	162	139
Ду150	191	140	495	200	162	139

Эскиз Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb Ду125-150 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-210N, с БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	воздух

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминивый сплав
10	Поршень	Литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Параметры пневмораспределителя 4m310-08 220в:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель 4m310-08 220в

Основные технические характеристики блока концевых выключателей DN.ru APL-210N

Значение	Исполнение	Опция
Защита	Всепогодный IP65	IP67
Температура окружающей среды	От -40°C до +80°C	От -50°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”	PF1/2′′， P1/2′′M20х15, PG13.5
Клеммная колодка	8 ячеек 0.08-2.6mm²
Напряжение	12V, 24V, 38V, 48V, 110V, 220V, 250V
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный	ЗАКРЫТО: красный ОТКРЫТО: желтый
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25	2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR
Внешнее покрытие	Полиэстеровое покрытие (чёрный)	красный, зелёный, жёлтый, синий цвет
Вал	Стандартный вал (17mm)	Удлинённый вал

Изображение блока концевых выключателей DN.ru APL-210N

Габариты и размеры блока концевых выключателей DN.ru APL-210N:

H, мм	L, мм	B, мм	D, мм	D1, мм	M, мм
77	112	88	10	5	20х1.5

Эскиз блока концевых выключателей DN.ru APL-210N

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000
