Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы.
|
Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-210N:
| Наименование |
Значение |
| Рабочее давление PN, бар |
16 |
| Температура рабочей среды t, ⁰C |
от -20 до +200 |
| Рабочая среда |
минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух |
| Направление потока |
двустороннее |
| Класс герметичности |
A ГОСТ 9544-2015 |
| Присоединение к трубопроводу |
межфланцевое |
| Срок службы, лет |
10 |
|

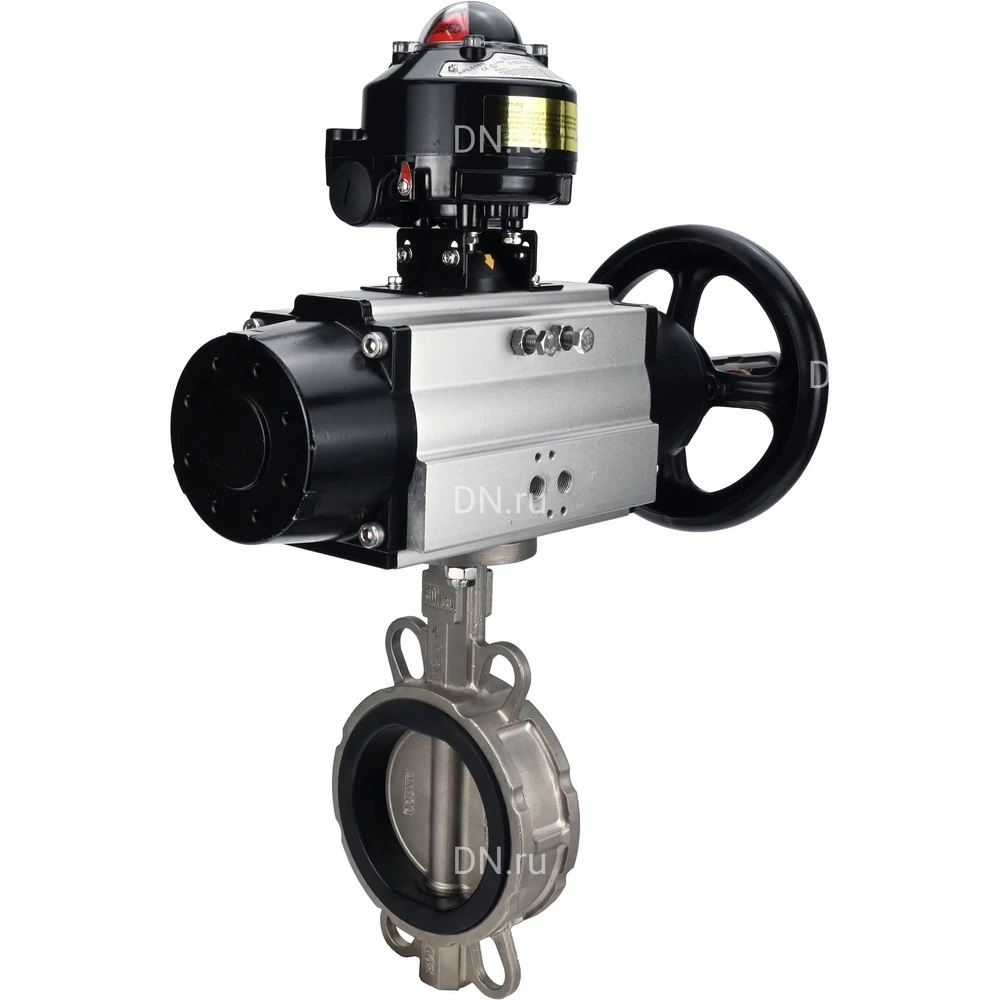

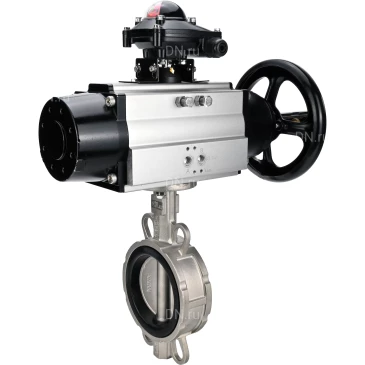

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1 и БКВ APL-210N |
Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-210N:
| Модель |
A, мм |
B, мм |
C, мм |
PCD, мм |
4-ØD |
Q, ° |
| Ду150 |
141 |
213.5 |
56 |
240 |
4-Ø23 |
22.5 |
|
Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-210N |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-210N:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 2 |
Диск |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Седловое уплотнение |
VITON |
| 4 |
Шток |
нержавеющая сталь SS 416 (аналог ст.20Х13) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1 и БКВ APL-210N |
Технические параметры пневмопривода DN.ru PA-DA-105-1:
| Характеристика |
Значение |
| Тип пневмопривода |
двойного действия |
| Давление управления |
2 ÷ 8 бар |
| Управляющая среда |
подготовленный воздух не выше 5 класса по ГОСТ 17433-80 |
| Рабочая температура |
от -20 до +80 °C |
| Визуальный индикатор положения |
открыто / закрыто |
| Ручное управление |
маховик |
| Угол поворота |
90° ± 5° |
| Присоединительная резьба подачи воздуха |
G 1/4ʺ |
| Стандарт верхнего соединения |
NAMUR |
| Стандарт соединения подачи воздуха |
NAMUR |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1:
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Технические параметры блока концевых выключателей APL-210N:
| Наименование |
Значение |
| Защита |
всепогодный IP65 |
| Температура окружающей среды, °C |
от -40 до +80 |
| Резьба кабельного ввода |
2 x NPT1/2″ |
| Клеммная колодка |
8 ячеек 0.08-2.6мм2 |
| Положение индикатора |
ЗАКРЫТО: красный ОТКРЫТО: зелёный |
| Датчик |
2 SPDT электромеханических микровыключателя OMRON V151-1C25 |
| Внешнее покрытие |
Полиэстеровое покрытие (чёрный) |
| Вал |
Стандартный вал (17мм) |
|
Блок концевых выключателей APL-210N |
Габариты и размеры блока концевых выключателей APL-210N:
| Модель пневмораспределителя |
APL-210N |
| A, мм |
112 |
| B, мм |
88 |
| C, мм |
77 |
| M, мм |
4 |
| N, мм |
4 |
| P, мм |
8 |
| T, мм |
18 |
| Ød, мм |
5 |
| Ød1, мм |
10 |
|
Эскиз габаритов и размеров блока концевых выключателей APL-210N |
