Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16 межфланц., корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, дублером MON, БПВ AFC2000 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневмораспределители служат для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Магнитные переключатели предназначены для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Блоки подготовки воздуха предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. Ручные дублеры с червячной передачей и понижающим редуктором позволяют вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические параметры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, ручным дублером MON, БПВ AFC2000

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Давление номинальное PN	16 бар
Материал корпуса	Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа	Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Уплотнение	EPDM
Минимальная температура рабочей среды	-20 °C
Максимальная температура рабочей среды	120 °C
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16 межфланц., корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, дублером MON, БПВ AFC2000

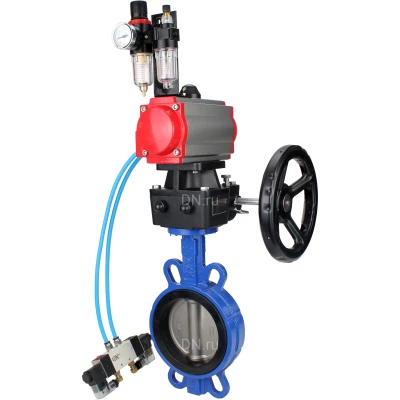

Изображение затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, ручным дублером MON, БПВ AFC2000

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, ручным дублером MON, БПВ AFC2000

Размер	H, мм	H1, мм	L, мм	Dм, мм	Dк, мм	D2, мм
Ду40 (9х9, F05)	146	74	43	73	75	50
Ду50	143	72	43	73	84.5	50
Ду65	153	75	46	86	104.5	65
Ду80	160	95	46	103	123.5	80
Ду100	180	110	52	131	139.5	100
Ду125	190	120	56	155	169.5	125
Ду150	203	139	56	183	196	150
ду200	230	165	60	235	247	200
Ду250	280	203	68	286	304	250
Ду300	314	235	78	338	358	300

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, ручным дублером MON, БПВ AFC2000

Деталировка затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, ручным дублером MON, БПВ AFC2000

№	Наименование детали	Материал
1	Корпус	чугун GGG50
2	Манжета	EPDM
3	Диск	чугун GGG40
4	Шток	нержавеющая сталь SS 416/2Cr13
5	Шпилька	нержавеющая сталь AISI 316L
6	Втулка	NBR
7	Уплотнительное кольцо	NBR
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V, ручным дублером MON, БПВ AFC2000

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические параметры блоков подготовки воздуха DN.ru AFC2000

Характеристика	Значение
Рабочее давление, бар	8
Максимальное давление, бар	10
Регулируемый диапазон давления, бар	0,5 ÷ 9
Давление разрушения, бар	15
Подсоединение воздуха	1/4"
Рабочая температура, ⁰C	от -5 до +60
Размер фильтруемых частиц, мкм	40
Вязкость масла	ISO VG 32
Вес, кг	0,395

Изображение блоков подготовки воздуха DN.ru AFC2000

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V
