Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин/ Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. |
Технические характеристики затворов дисковых поворотных DN.ru WBV3232P-2W-Fb-H Ду65 Ру16:
| Наименование |
Значение |
| Номинальный диаметр DN, мм |
65 |
| Номинальное давление PN, бар |
16 |
| Температура рабочей среды, ⁰C |
от -29 до +180 |
| Рабочая среда |
вода, щелочи, кислоты, растворители и окислители |
| Температура окружающей среды, ⁰C |
от -40 до +120 |
| Класс герметичности |
A ГОСТ 9544-2015 |
| Присоединение к трубопроводу |
межфланцевое |
| Средний срок службы, лет |
10 |
| Средний ресурс, циклов открытия/закрытия |
10 000 |
|
Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb-H Ду65 Ру16 с пневмоприводом PA-SA-105, пневмораспределителем 4M310-08 24В и БКВ APL-210N |
Габариты и размеры затворов дисковых поворотных DN.ru WBV3232P-2W-Fb-H Ду65 Ру16:
| Модель |
Ду65 |
| H1, мм |
72 |
| H2, мм |
133 |
| H3, мм |
25 |
| ØDм, мм |
85 |
| ØDк, мм |
103 |
| L, мм |
46 |
| ØC, мм |
145 |
|

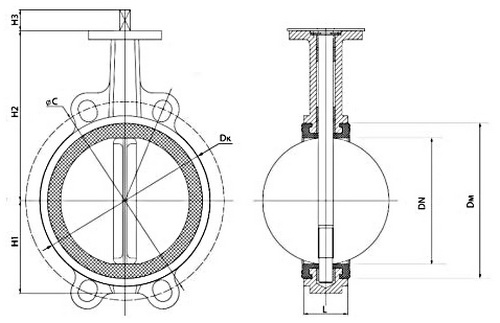

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3232P-2W-Fb-H Ду65 Ру16 |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3232P-2W-Fb-H Ду65 Ру16:
| № |
Наименование |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
| 2 |
Манжета |
PTFE |
| 3 |
Диск |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
| 4 |
Шток |
нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) |
| 5 |
Шпилька |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
| 6 |
Втулка |
EPDM |
| 7 |
Уплотнительное кольцо |
EPDM |
| 8 |
Пластина фиксирующая |
углеродистая сталь |
|

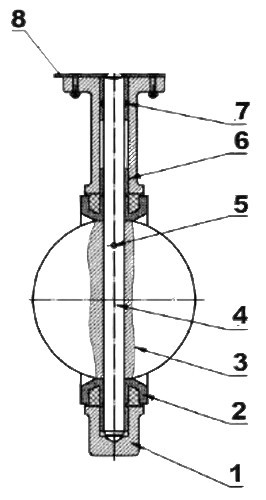

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3232P-2W-Fb-H Ду65 Ру16 |
Технические параметры пневмопривода DN.ru PA-SA-105:
| Наименование |
Значение |
| Тип пневмопривода |
SA - c возвратными пружинами |
| Номинальное давление PN, бар |
12 |
| Рабочее давление, бар |
2…8 |
| Рабочая среда |
фильтрованный сжатый воздух |
| Максимальный диаметр частиц рабочей среды, мкм2 |
≤30 |
| Температура окружающей среды, ⁰C |
от –20 до +80 |
| Угол поворота, ° |
0 - 90 |
| Регулировка угла поворота, % |
±5 |
| Индикатор положения |
открыто/закрыто |
| Стандарт верхнего соединения |
NAMUR |
| Стандарт соединения подачи воздуха |
NAMUR |
| Средний ресурс, циклов закрытие/открытие |
70 000 (при неагрессивной среде и средних значениях давления и температуры) |
|
Пневмопривод DN.ru PA-SA-105 |
Габариты и размеры пневмопривода DN.ru PA-SA-105:
| Модель |
PA-SA-105 |
| A, мм |
57.5 |
| B, мм |
64 |
| C, мм |
122.5 |
| D, мм |
133 |
| E, мм |
153 |
| F, мм |
109.5 |
| G, мм |
30 |
| H, мм |
80 |
| I, мм |
70 |
| J, мм |
102 |
| M, мм |
22х22 |
| N, мм |
26 |
| Z, мм |
268 |
| d, мм |
40 |
| K |
M8x13 |
| L |
M10x16 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-SA-105 |
Технические параметры пневмораспределителя DN.ru 4M310-08 24В:
| Наименование |
Значение |
| Конструкция |
золотникового типа |
| Номинальное давление PN, Мпа (кг/см2) |
1.2 (12) |
| Рабочее давление, бар |
1.5…8 |
| Рабочая среда |
фильтрованный сжатый воздух |
| Температура окружающей среды, ⁰C |
от +5 до +50 |
| Частота срабатывания, циклов/с |
5 |
| Ручное дублирование |
есть |
| Степень защиты, IP |
65 |
| Материал корпуса |
анодированный алюминий |
| Время отклика , сек. |
0.05 |
|
Пневмораспределитель DN.ru 4M310-08 24В |
Технические параметры концевых выключателей DN.ru APL-210N:
| Наименование |
Значение |
| Защита |
всепогодный IP65 |
| Температура окружающей среды, °C |
от -40 до +80 |
| Резьба кабельного ввода |
2 x NPT1/2″ |
| Клеммная колодка |
8 ячеек 0.08-2.6мм2 |
| Положение индикатора |
ЗАКРЫТО: красный ОТКРЫТО: зелёный |
| Датчик |
2 SPDT электромеханических микровыключателя OMRON V151-1C25 |
| Внешнее покрытие |
Полиэстеровое покрытие (чёрный) |
| Вал |
Стандартный вал (17мм) |
|
Блок концевых выключателей DN.ru APL-210N |
