Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb Ду50-150 Ру16, нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом DN.ru PA-SA, пневмораспределителем DN.ru 4M310-08 AC220V и БКВ DN.ru APL-210N купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.
Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-150 мм
Давление номинальное	16 бар
Температура рабочей среды	от -20 до +200°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Гарантия	12 мес.

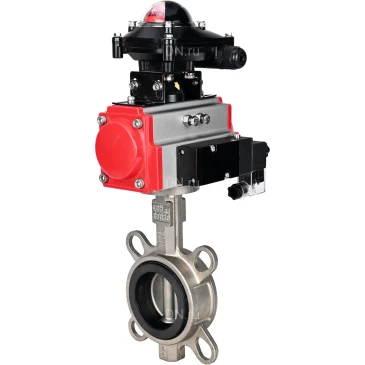

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb Ду50-150 Ру16, нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом DN.ru PA-SA, пневмораспределителем DN.ru 4M310-08 AC220V и БКВ DN.ru APL-210N

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON:

Диаметр	A, мм	B, мм	C, мм	PCD, мм	ØD, мм	H, мм	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb Ду50-150 Ру16, нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом DN.ru PA-SA, пневмораспределителем DN.ru 4M310-08 AC220V и БКВ DN.ru APL-210N

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON

Материалы деталей затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	Viton
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Рукоятка	углеродистая сталь

Эскиз материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON

Технические характеристики поворотных пневмоприводов DN.ru с возвратными пружинами PA-SA-XXX:

Характеристика	Значение
Тип пневмопривода	c возвратными пружинами
Крутящий момент привода	30-272 Нм
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Подача воздуха	G1/4"
Температура рабочей среды	от–20 до +80 °C
Тип присоединения	ISO 5211

Поворотные пневмоприводы DN.ru с возвратными пружинами PA-SA-XXX

Габаритные и установочные размеры поворотных пневмоприводов DN.ru с возвратными пружинами PA-SA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	M, мм	N, мм	O, мм	P, мм
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

Эскиз габаритов поворотных пневмоприводов DN.ru с возвратными пружинами PA-SA-XXX

Конструкция поворотных пневмоприводов DN.ru с возвратными пружинами PA-SA-XXX:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотных пневмоприводов DN.ru с возвратными пружинами PA-SA-XXX

Технические характеристики пневмораспределителей DN.ru 4M310-08 220В:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4M310-08 AC220V (на корпус)
Напряжение питания	220В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	25
Температура эксплуатации, °C	от 0 до +60
Максимальная частота срабатывания, цикл/сек	5
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4″
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Размер порта подвода воздуха (в пневмораспределитель)	G1/4″
Время отклика, сек	0.05
Вес, кг	0.35
Средний ресурс, циклов	10 000 000

Пневмораспределители DN.ru 4M310-08 220В

Габаритные и установочные размеры пневмораспределителей DN.ru 4M310-08 220В:

Все размеры представлены на эскизе

Эскиз габаритов пневмораспределителей DN.ru 4M310-08 220В

Технические характеристики блоков концевых выключателей DN.ru APL-210N:

Характеристика	Значение
Модель блока концевых выключателей	APL-210N
Защита	всепогодный IP65
Температура окружающей среды	от -40°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.08-2.6мм2
Напряжение	12В, 24В, 38В, 48В, 110В, 220В, 250В
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	полиэстеровое покрытие (чёрный)
Вал	стандартный (17 мм)

Блоки концевых выключателей DN.ru APL-210N

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-210N:

Все размеры представлены на эскизе

Эскиз габаритов блоков концевых выключателей DN.ru APL-210N
