Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом DN.ru PA-DA-XXX, пневмораспределителем DN.ru 4V320-10 220В, БКВ DN.ru APL-510N EX, ручным дублером DN.ru MON и БПВ DN.ru AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.
Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-250 мм
Давление номинальное	16 бар
Температура рабочей среды	от -20 до +200°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Срок службы	10 лет
Гарантия	12 мес.

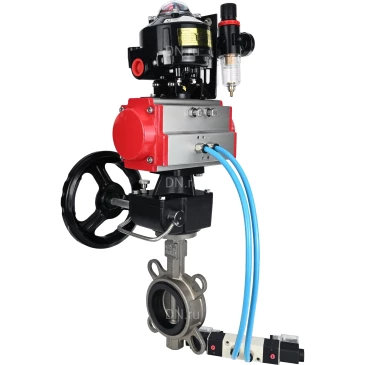

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb Ду50-250 Ру16, нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом DN.ru PA-DA-XXX, пневмораспределителем DN.ru 4V320-10 220В, БКВ DN.ru APL-510N EX, ручным дублером DN.ru MON и БПВ DN.ru AFC2000

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Характеристика	Значение
Тип пневмопривода	двойного действия
Крутящий момент привода	43-802 Нм
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Подача воздуха	G1/4"
Температура рабочей среды	от–20 до +80 °C
Тип присоединения	ISO 5211

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Технические характеристики пневмораспределителей DN.ru 4V320-10 220В:

Характеристика	Значение
Модель пневмораспределителя	4V320-10 220В
Напряжение питания	220В
Тип пневмораспределителя	золотниковый
Номинальное давление	12 бар
Рабочее давление	1.5...1.8 бар
Температура окружающей среды	от -5 до +50 ⁰C
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Управление	двустороннее электромагнитное
Материал корпуса	алюминевый сплав и технополимер
Время отклика	0,05 с
Диаметр рабочих каналов	3/8"

Пневмораспределители DN.ru 4V320-10 220В

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX:

Характеристика	Значение
Модель блока концевых выключателей	APL-510N EX
Защита	всепогодный IP67, взрывозащищенный E EX d IIC T6
Температура окружающей среды	от -20°C до +66°C
Резьба кабельного ввода	2 x NPT 3/4”
Клеммная колодка	8 ячеек 0.08-2.5мм2
Номинальный ток	16 А
Номинальное напряжение	250В
Переключатели/датчики	два механических переключателя / два датчика приближения
Полный угол поворота	90°
Средний ресурс	10 000 000 циклов

Блоки концевых выключателей DN.ru APL-510N EX

Технические характеристики редукторов (pучных дублеров) DN.ru MON:

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Рабочая температура	от -20°C до +80°C
Климатическое исполнение	У, УХЛ, Т, ОМ
Ход	механический предел 0-90°
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Крутящий момент	250-1200 Нм

Редукторы (pучные дублеры) DN.ru MON

Технические характеристики блоков подготовки воздуха DN.ru AFC2000:

Характеристика	Значение
Рабочее давление	8 бар
Максимальное давление	10 бар
Регулируемый диапазон давления	0.5...9 бар
Давление разрушения	15 бар
Рабочая температура	от -5°C до +60°C
Подсоединение воздуха	1/4"
Размер фильтруемых частиц	40 мкм
Вязкость масла	ISO VG 32

Блоки подготовки воздуха DN.ru AFC2000

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON:

Диаметр	A, мм	B, мм	C, мм	PCD, мм	ØD, мм	H, мм	Q°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15
DN300	236	318	78	410	28	-	15

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	M, мм	N, мм	O, мм	P, мм
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры пневмораспределителей DN.ru 4V320-10 220В:

A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов пневмораспределителей DN.ru 4V320-10 220В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-510N EX:

A, мм	118
B, мм	118
C, мм	138.4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121.4
d1, мм	50
d2, мм	5

Эскиз габаритов блоков концевых выключателей DN.ru APL-510N EX

Габаритные и установочные размеры редукторов (pучных дублеров) DN.ru MON:

Модель	D1, мм	D2, мм	D3, мм	D4, мм	C, мм	M, мм	b1, мм	N, мм	b2, мм	A, мм	B, мм	F, мм	T, мм	Y, мм	H, мм	S, мм	K, мм
HDM-1	50	70	50	70	88	16	14	22	14	90	55	115	44	145	120	53	10
HDM-2	70	102	70	102	110	18	17	22	17	125	64	135	62.5	178	133	56.5	13
HDM-3	102	125	102	125	129	22	22	28	22	140	71	166	70	212	180	68.7	12.5
HDM-4	102	125	125	140	174	30	27	32	27	188.5	93	202	94	280	195	84	15

Эскиз габаритов редукторов (pучных дублеров) DN.ru MON

Габаритные и установочные размеры блоков подготовки воздуха DN.ru AFC2000:

A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов блоков подготовки воздуха DN.ru AFC2000

Материалы деталей затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	Viton
4	Шток	нержавеющая сталь SS 416
5	Рукоятка	углеродистая сталь

Эскиз материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb Ду50-300 Ру16, нержавеющая сталь 304, VITON

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

№	Наименование	Кол-во	Материал
1	Корпус	1	эструдированный алюминий (твердое анодированное покрытие)
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь (никелированное покрытие)
4	Поршень	2	сталь/алюминий (оксидирование/гальваническая оцинковка)
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь (эпоксидное покрытие)
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь (оксидирование/гальваническая оцинковка)
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Материалы деталей редукторов (pучных дублеров) DN.ru MON:

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Эскиз редукторов (pучных дублеров) DN.ru MON
