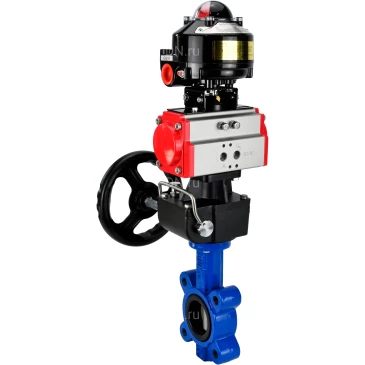

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM в городе Москва

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду50 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-065, БКВ APL-510N EX и редуктором HDM-1

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 50 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: EPDM

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 150 °С

Вес: 8.70 кг

Тип затвора: поворотный дисковый

Артикул: D050-27196

Доставим в город Москва:

В наличии:

33 486.7 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду65 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-065, БКВ APL-510N EX и редуктором HDM-1

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 65 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: EPDM

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 150 °С

Вес: 9.10 кг

Тип затвора: поворотный дисковый

Артикул: D050-27197

Доставим в город Москва:

В наличии:

34 687.5 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-083, БКВ APL-510N EX и редуктором HDM-2

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 80 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: EPDM

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 150 °С

Вес: 12.40 кг

Тип затвора: поворотный дисковый

Артикул: D050-26846

Доставим в город Москва:

В наличии:

41 369.6 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду100 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-083, БКВ APL-510N EX и редуктором HDM-2

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 100 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: EPDM

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 150 °С

Вес: 16.70 кг

Тип затвора: поворотный дисковый

Артикул: D050-27198

Доставим в город Москва:

В наличии:

45 247.9 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-105, БКВ APL-510N EX и редуктором HDM-3

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 125 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: EPDM

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 150 °С

Вес: 23.90 кг

Тип затвора: поворотный дисковый

Артикул: D050-27199

Доставим в город Москва:

В наличии:

55 826.8 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с пневмоприводом PA-DA-105, БКВ APL-510N EX и редуктором HDM-3

Описание

Производитель: DN.ru, Россия

Присоединение: межфланцевый

Управление: пневмопривод двойного действия

Диаметр: 150 мм

Давление номинальное: 16 бар

Материал корпуса: чугун QT450

Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал уплотнения: EPDM

Применение: воздух, холодная и горячая вода, нейтральные среды

Температура: 150 °С

Вес: 27.20 кг

Тип затвора: поворотный дисковый

Артикул: D050-27200

Доставим в город Москва:

В наличии:

60 075.9 ₽ $ €

до 2024-09-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM

Наименование	Значение
Рабочее давление, бар	16
Температура рабочей среды, °С	от -20 до 150
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевые, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM:

Модель	Н, мм	A, мм	E, мм	Н1, мм
Ду50	203	174	89	120
Ду65	224	174	89	120
Ду80	248	216	109	133
Ду100	277.5	216	109	133
Ду125	317.5	279	134	180
Ду150	354.5	279	134	180

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 316

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 корпус-чугун QT450, диск-нержавеющая сталь 304, уплотнение-EPDM, межфланцевых, с пневмоприводом PA-DA, БКВ APL-510N EX и редуктором HDM

Технические параметры пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Наименование	Значение
Модель	PA-DA-65,PA-DA-83,PA-DA-105
Давление управления, бар	2 ÷ 8

Пневмопривод DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Габариты и размеры пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105:

Модель привода	DA-065	DA-083	DA-105
G, мм	15	15	25
М, мм	80	80	80
N, мм	30	30	30
Ф0, мм	34	34	41
Р, мм	20	20	20
B1, мм	174	216	279
C, мм	36	46	55
E, мм	89	109	134
J	4-M6x10	4-M6x10	4-M8x12
К	4-М8х12	4-М8х12	4-М10х16
F, мм	26	26	26
А1, мм	125	152	189
D, мм	46	55	64
L, мм	14х14	17х17	22х22
H	F05	F05	F07
I	F07	F07	F10

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Таблица деталей и материалов пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Технические параметры ручного дублера DN.ru HDM-1.HDM-2,HDM-3

Наименование	Значение
Модель ручного дублера	HDM-1.HDM-2,HDM-3
Климатическое исполнение	У,УХЛ,Т,ОМ
Способ монтажа	горизонтальный/вертикальный
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручной дублер DN.ru HDM-1.HDM-2,HDM-3

Габариты и размеры ручного дублера DN.ru HDM-1.HDM-2,HDM-3:

Модель ручного дублёра	HDM-1	HDM-2	HDM-3
b1, мм	14	17	22
N , мм	22	22	28
b2, мм	14	17	22
M, мм	16	18	22
D1, мм	50	70	102
D2, мм	70	102	125
D3, мм	50	70	102
D4, мм	70	102	125
ØC, мм	88	110	129
С, мм	120	133	180
А, мм	90	125	140
F, мм	115	135	166
Y, мм	145	178	212
4-M1	4-M6	4-M8	4-M10
4-M2	4-M8	4-M10	4-M12
4-Ø1	4-Ø6.5	4-Ø8.5	4-Ø10.5
4-Ø2	4-Ø8.5	4-Ø10.5	4-Ø12.5
E, мм	70х70	95х95	114х114
B, мм	55	64	71
S, мм	53	56.5	68.7
K, мм	10	13	12.5
Т, мм	44	62.5	70

Эскиз габаритов и размеров ручного дублера DN.ru HDM-1.HDM-2,HDM-3

Таблица деталей и материалов ручного дублера DN.ru HDM-1.HDM-2,HDM-3:

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручного дублера DN.ru HDM-1.HDM-2,HDM-3

Технические параметры блока концевых выключателей DN.ru APL-510N EX

Наименование	Значение
Модель блока концевых выключателей	APL-510N EX
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N EX:

Модель БКВ	APL-510N EX
A, мм	118
B, мм	118
C, мм	138,4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121,4
Ød1, мм	50
Ød2, мм	5.1

Технические параметры пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Пневмопривод DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Габариты и размеры пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Таблица деталей и материалов пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-65,PA-DA-83,PA-DA-105

Технические параметры ручного дублера DN.ru HDM-1.HDM-2,HDM-3

Ручной дублер DN.ru HDM-1.HDM-2,HDM-3

Габариты и размеры ручного дублера DN.ru HDM-1.HDM-2,HDM-3:

Эскиз габаритов и размеров ручного дублера DN.ru HDM-1.HDM-2,HDM-3

Таблица деталей и материалов ручного дублера DN.ru HDM-1.HDM-2,HDM-3:

Эскиз деталей и материалов ручного дублера DN.ru HDM-1.HDM-2,HDM-3

Технические параметры блока концевых выключателей DN.ru APL-510N EX

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N EX:

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX
