Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +200
Рабочая среда	минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10

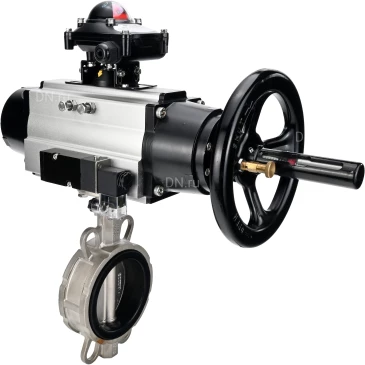

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N:

Модель	A, мм	B, мм	C, мм	PCD, мм	4-ØD	Q, °
Ду150	141	213.5	56	240	4-Ø23	22.5

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	VITON
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления	2 ÷ 8 бар
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура	от -20 до +80 °C
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота	90° ± 5°
Присоединительная резьба подачи воздуха	G 1/4ʺ
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4М310-08 24В NAMUR:

Наименование	Значение
Конструкция	золотникового типа
Модель пневмораспределителя	4М310-08 24В NAMUR
Напряжение питания	24В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар	10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар	1.5 ÷ 1.8
Вид пневмораспределителя	5/2 пятилинейный, двухпозиционный
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2	25
Температура эксплуатации, °C	от 0 до +60
Максимальная частота срабатывания, цикл/сек	5
Ручное дублирование	есть
Степень защиты, IP	65
Соединение с пневмоприводом	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса	анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу)	2 - PT1/4″
Размер портов отвода воздуха (в пневмопривод)	2 х Ø19.2 мм
Размер порта подвода воздуха (в пневмораспределитель)	G1/4″
Время отклика, сек	0.05
Вес, кг	0.35
Средний ресурс, циклов	10 000 000

Пневмораспределитель DN.ru 4М310-08 24В NAMUR

Габариты и размеры пневмораспределителя DN.ru 4М310-08 24В NAMUR:

Модель	4М310-08 24В NAMUR
A, мм	40
C, мм	24
D, мм	28
E, мм	32
F, мм	40
G, мм	21.5
H, мм	69
I, мм	45
K, мм	17.5
L, мм	135
J, мм	29.3
N, мм	40
M, мм	27

Эскиз габаритов и размеров пневмораспределителя DN.ru 4М310-08 24В NAMUR

Технические параметры блока концевых выключателей APL-210N:

Наименование	Значение
Защита	всепогодный IP65
Температура окружающей среды, °C	от -40 до +80
Резьба кабельного ввода	2 x NPT1/2″
Клеммная колодка	8 ячеек 0.08-2.6мм2
Положение индикатора	ЗАКРЫТО: красный ОТКРЫТО: зелёный
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	Полиэстеровое покрытие (чёрный)
Вал	Стандартный вал (17мм)

Блок концевых выключателей APL-210N

Габариты и размеры блока концевых выключателей APL-210N:

Модель пневмораспределителя	APL-210N
A, мм	112
B, мм	88
C, мм	77
M, мм	4
N, мм	4
P, мм	8
T, мм	18
Ød, мм	5
Ød1, мм	10

Эскиз габаритов и размеров блока концевых выключателей APL-210N
