Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. |
Технические параметры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX, редуктором MON и БПВ AFC2000:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -10 до 90 |
| Применение |
водоснабжение, теплоснабжение |
| Присоединение к трубопроводу |
Межфланцевый (резьбовые проушины) |
| Тип затвора |
поворотный дисковый |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
пневмопривод |
| Страна производитель |
Россия |
|

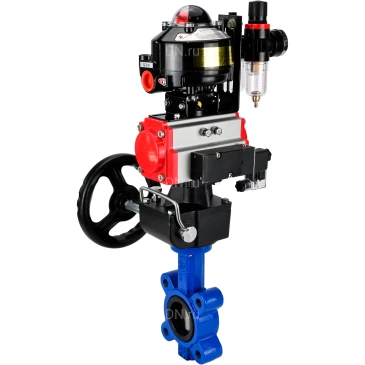

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG корпус-чугун QT450, диск-нержавеющаясталь 304, уплотнение-NBR, межфланцевые, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX, дублером MON и БПВ AFC2000 |
Габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX, редуктором MON и БПВ AFC2000:
| Модель |
Н, мм |
A, мм |
E, мм |
Н1, мм |
I, мм |
B, мм |
С, мм |
| Ду100 |
277.5 |
216 |
109 |
133 |
162 |
88 |
139 |
| Ду125 |
317.5 |
279 |
134 |
180 |
162 |
88 |
139 |
| Ду150 |
354.5 |
279 |
134 |
180 |
162 |
88 |
139 |
| Ду50 |
203 |
174 |
89 |
120 |
162 |
88 |
139 |
| Ду65 |
224 |
174 |
89 |
120 |
162 |
88 |
139 |
| Ду80 |
248 |
216 |
109 |
133 |
162 |
88 |
139 |
| Ду100 |
277.5 |
216 |
109 |
133 |
162 |
88 |
139 |
| Ду125 |
317.5 |
279 |
134 |
180 |
162 |
88 |
139 |
| Ду150 |
354.5 |
279 |
134 |
180 |
162 |
88 |
139 |
|
Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX, редуктором MON и БПВ AFC2000 |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX, редуктором MON и БПВ AFC2000:
| № |
Детали |
Материал |
| 1 |
Корпус |
чугун QT450 (аналог ВЧ 45) |
| 2 |
Диск |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Седловое уплотнение |
NBR |
| 4 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50-150 Ру16 LUG межфланцевых, с пневмоприводом PA-DA, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX, редуктором MON и БПВ AFC2000 |
Технические параметры пневмоприводов DN.ru
| Наименование |
Значение |
| Давление управления, бар |
2 ÷ 8 |
|
Пневмопривода DN.ru |
Габариты и размеры пневмоприводов DN.ru
| Модель привода |
DA-065 |
DA-083 |
DA-105 |
| G, мм |
15 |
15 |
25 |
| М, мм |
80 |
80 |
80 |
| N, мм |
30 |
30 |
30 |
| Ф0, мм |
34 |
34 |
41 |
| Р, мм |
20 |
20 |
20 |
| B1, мм |
174 |
216 |
279 |
| C, мм |
36 |
46 |
55 |
| E, мм |
89 |
109 |
134 |
| J |
4-M6x10 |
4-M6x10 |
4-M8x12 |
| К |
4-М8х12 |
4-М8х12 |
4-М10х16 |
| F, мм |
26 |
26 |
26 |
| А1, мм |
125 |
152 |
189 |
| D, мм |
46 |
55 |
64 |
| L, мм |
14х14 |
17х17 |
22х22 |
| H |
F05 |
F05 |
F07 |
| I |
F07 |
F07 |
F10 |
|
Эскиз габаритов и размеров пневмопривода DN.ru |
Таблица деталей и материалов пневмоприводов DN.ru
| № |
Наименование |
Кол-во |
Материал |
Покрытие |
| 1 |
Корпус |
1 |
эструдированный алюминий |
твердое анодированное |
| 2 |
Боковые заглушки |
2 |
литой алюминий |
|
| 3 |
Шестерня |
1 |
нержавеющая сталь |
никелированное |
| 4 |
Поршень |
2 |
сталь/алюминий |
оксидирование/ гальваническая оцинковка |
| 5 |
Заглушки |
8 |
нержавеющая сталь |
|
| 6 |
Поршневое кольцо |
2 |
NBR |
|
| 7 |
Пружины |
0-12 |
пружинная сталь |
эпоксидное покрытие |
| 8 |
Подшипник поршня |
2 |
инженерный пластик |
|
| 9 |
Поршневое кольцо |
2 |
NBR |
|
| 10 |
Заглушка |
2 |
NBR |
|
| 11 |
Упорное кольцо |
2 |
инженерный пластик |
|
| 12 |
Кольцо |
1 |
инженерный пластик |
|
| 13 |
Шайба |
1 |
нержавеющая сталь |
|
| 14 |
Пружинный зажим |
2 |
нержавеющая сталь |
|
| 15 |
Индикатор |
1 |
пластик |
|
| 16 |
Корпус индикатора |
1 |
пластик |
|
| 17 |
Подшипник |
1 |
инженерный пластик |
|
| 18 |
Кулачок |
1 |
сталь |
оксидирование/ гальваническая оцинковка |
| 19 |
Подшипник |
1 |
NBR |
|
| 20 |
Подшипник |
1 |
инженерный пластик |
|
| 21 |
Подшипник |
1 |
инженерный пластик |
|
| 22 |
Уплотнительное кольцо |
2 |
NBR |
|
| 23 |
Уплотнительное кольцо |
2 |
NBR |
|
| 24 |
Подшипник |
2 |
нержавеющая сталь |
|
| 25 |
Гайка регулировки |
2 |
нержавеющая сталь |
|
| 26 |
Винт регулировки |
2 |
нержавеющая сталь |
|
| 27 |
Втулка |
2 |
алюминий |
|
|
Технические параметры пневмораспределителей DN.ru 4М310-08 24В NAMUR
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Модель пневмораспределителя |
4М310-08 24В NAMUR |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
24В |
| Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределители DN.ru 4М310-08 24В NAMUR |
Габариты и размеры пневмораспределителей DN.ru 4М310-08 24В NAMUR
| Модель |
4M310-08 |
| A, мм |
40 |
| C, мм |
24 |
| D, мм |
28 |
| E, мм |
32 |
| F, мм |
40 |
| G, мм |
21.5 |
| H, мм |
69 |
| I, мм |
45 |
| K, мм |
17.5 |
| L, мм |
135 |
| J, мм |
29.3 |
| N, мм |
40 |
| M, мм |
27 |
|
Эскиз габаритов и размеров пневмораспределителей DN.ru 4М310-08 24В NAMUR |
Технические параметры ручных дублеров DN.ru MON
| Наименование |
Значение |
| Модель ручного дублера |
MON |
| Климатическое исполнение |
У,УХЛ,Т,ОМ |
| Способ монтажа |
горизонтальный/вертикальный |
| Степень защиты, IP |
67 |
| Тип присоединения |
ISO 5211 |
|
Ручные дублеры DN.ru MON |
Габариты и размеры ручных дублеров DN.ru MON:
| Модель |
MON1-250-T26-ISO |
MON2-450-T28-ISO |
MON3-700-T38-ISO |
| b1, мм |
14 |
17 |
22 |
| N, мм |
22 |
22 |
28 |
| b2, мм |
14 |
17 |
22 |
| M, мм |
16 |
18 |
22 |
| D1, мм |
Ø50 |
Ø70 |
Ø102 |
| 4-M1, мм |
4-M6 |
4-M8 |
4-M10 |
| D2, мм |
Ø70 |
Ø102 |
Ø125 |
| 4-M2, мм |
4-M8 |
4-M10 |
4-M12 |
| E, мм |
70х70 |
95х95 |
114х114 |
| D3, мм |
Ø50 |
Ø70 |
Ø102 |
| 4-Ø1, мм |
4-Ø6.5 |
4-Ø8.5 |
4-Ø10.5 |
| D4, мм |
Ø70 |
Ø102 |
Ø125 |
| 4-Ø2, мм |
4-Ø8.5 |
4-Ø10.5 |
4-Ø12.5 |
| A, мм |
90 |
125 |
140 |
| B, мм |
55 |
64 |
71 |
| ØC, мм |
Ø88 |
Ø110 |
Ø129 |
| F, мм |
115 |
135 |
166 |
| T, мм |
44 |
62.5 |
70 |
| Y, мм |
145 |
178 |
212 |
| H, мм |
120 |
133 |
180 |
| S, мм |
53 |
56.5 |
68.7 |
| K, мм |
10 |
13 |
12.5 |
| Ø штурвала, мм |
180 |
200 |
280 |
|
Эскиз габаритов и размеров ручных дублеров DN.ru MON |
Таблица деталей и материалов ручных дублеров DN.ru MON:
| № п/п |
Детали |
Материал |
| 1 |
Шток для монтажа пневмопривода |
сталь 45 |
| 2, 8 |
Уплотнительное кольцо |
EPDM |
| 3 |
Фиксирующая пружина |
пружинная сталь |
| 4 |
Верхняя торцевая крышка |
сплав алюминия |
| 5 |
Винт |
сталь 304 |
| 6 |
Фиксирующая скоба (главная тяга) |
сталь 304 |
| 7 |
Корпус |
сплав алюминия |
| 9 |
Редуктор |
чугун ВЧ50 |
| 10 |
Переходная муфта |
чугун ВЧ40 |
| 11 |
Шток редуктора |
чугун ВЧ40 |
|
Эскиз деталей и материалов ручных дублеров DN.ru MON |
Технические параметры блоков концевых выключателей DN.ru APL-510N EX
| Наименование |
Значение |
| Модель блока концевых выключателей |
APL-510N EX |
| Срок службы, лет |
10 |
|
Блоки концевых выключателей DN.ru APL-510N EX |
Габариты и размеры блоков концевых выключателей DN.ru APL-510N EX
| Модель БКВ |
APL-510N EX |
| A, мм |
118 |
| B, мм |
118 |
| C, мм |
138,4 |
| D, мм |
17 |
| E, мм |
19 |
| F, мм |
7 |
| G, мм |
3 |
| H, мм |
4 |
| I, мм |
59 |
| J, мм |
59 |
| K, мм |
59 |
| L, мм |
59 |
| M, мм |
121,4 |
| Ød1, мм |
50 |
| Ød2, мм |
5 |
|
Эскиз габаритов и размеров блоков концевых выключателей DN.ru APL-510N EX |
Технические параметры блоков подготовки воздуха Dn.ru AFC2000
| Наименование |
Значение |
| Рабочее давление, бар |
8 |
| Регулируемый диапазон давления, бар |
0.5 ÷ 9 |
| Размер фильтруемых частиц, мкм |
40 мкм |
| Вес, кг |
0.395 |
|
Блоки подготовки воздуха Dn.ru AFC2000 |
Габариты и размеры блоков подготовки воздуха Dn.ru AFC2000:
| Модель БПВ |
AFC2000 |
| A, мм |
162 |
| B, мм |
88 |
| C, мм |
139 |
| D, мм |
31 |
| E, мм |
53.5 |
| F, мм |
12 |
| G, мм |
8 |
| H, мм |
7 |
| I, мм |
13.3 |
| J, мм |
39 |
| K, мм |
5 |
| L, мм |
40 |
| M, мм |
32 |
| N, мм |
53 |
| O, мм |
29 |
| P, мм |
6 |
| R, мм |
41.5 |
|
Эскиз габаритов и размеров блоков подготовки воздуха Dn.ru AFC2000 |
