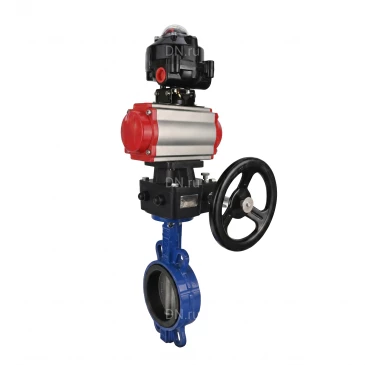

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA двойного действия, с БКВ APL-510N EX, с ручным дублером MON купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Приводы пневматические поворотные предназначены для автоматизации процесса управления промышленной арматурой. Блоки концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические параметры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	пневмопривод
Давление номинальное PN	16 бар
Материал корпуса	Чугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органа	Нержавеющая сталь AISI 316L/03Х16Н15М3
Уплотнение	NBR
Климатическое исполнение	УХЛ4
Температура рабочей среды	от -20 до 100 °C
Страна производитель	Россия

Изображение затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Размер	A, мм	B, мм	C, мм	E, мм	D, мм	d, мм	do, мм	HxH, мм
Ду40	114	66	26	34	65	50	7	9x9
Ду50	131	72	26	43	65	50	7	9x9
Ду65	140	83	26	46	65	50	7	9x9
Ду80	150	95	26	46	65	50	7	9x9
Ду100	163	112	28	52	90	70	10	11x11
Ду125	178	125	28	56	90	70	10	14x14
Ду150	191	140	28	56	90	70	10	14x14
Ду200	238	172	34	60	125	102	12	17x17
Ду250	285	205	36	68	125	102	12	22x22
Ду300	315	245	36	78	150	125	14	22x22

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

№	Наименование детали	Материал
1	Корпус	чугун GG25 (аналог СЧ25)
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Штифт	нержавеющая сталь SS 416 (аналог ст.20Х13)
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT 3/4”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT 3/4”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1,800

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Технические параметры ручных дублеров DN.ru MONx-x-x-ISO

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая температура t, ⁰C	от–20 до +80; от–40 до +80 (низкотемпературная версия); от–20 до +160 (при сухом воздухе)
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Климатическое исполнение	У, УХЛ, Т, ОМ по ГОСТ 15150-69
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Монтаж	горизонтальный/вертикальный
Материал корпуса	сплав алюминия
Ход	механический предел 0-90 °
Среда эксплуатации	в помещениях и на открытом воздухе
Место установки	между пневмоприводом и шаровым краном или затвором
Угол поворота вала	90° ± 5°

Изображение ручных дублеров DN.ru MONx-x-x-ISO

Деталировка ручных дублеров DN.ru MONx-x-x-ISO

№	Наименование детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6	Фиксирующая скоба (главная тяга)	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталировки ручных дублеров DN.ru MONx-x-x-ISO
