Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Приводы пневматические DN.ru поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
Ручной дублер с червячной передачей и понижающим редуктором MON позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Технические характеристики затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	50-200 мм
Давление номинальное	16 бар
Температура рабочей среды	от -20 до +100°C
Применение	водоснабжение, промышленность, Системы отопления
Тип присоединения	фланцевый
Тип управления	пневмопривод
Класс герметичности	A
Страна производитель	Россия
Гарантия	12 мес.

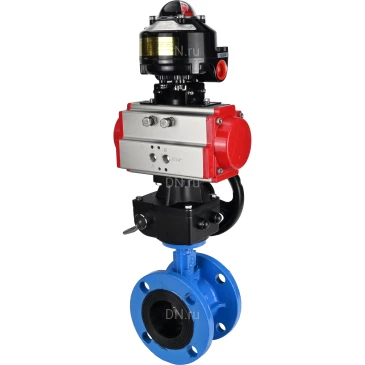

Затворы дисковые поворотные DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM, с пневмоприводом DN.ru PA-DA-XXX, БКВ DN.ru APL-510N EX и ручным дублером DN.ru MON

Технические характеристики поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Характеристика	Значение
Тип пневмопривода	двойного действия
Крутящий момент привода	198-513 Нм
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°
Температура рабочей среды	от–20 до +80 °C

Поворотные пневмоприводы DN.ru двойного действия PA-DA-XXX

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных:

Характеристика	Значение
Модель блока концевых выключателей	APL-510N EX
Защита	всепогодный IP67, взрывозащищенный E EX d IIC T6
Температура окружающей среды	от -20°C до +66°C
Резьба кабельного ввода	2 x NPT 3/4”
Клеммная колодка	8 ячеек 0.08-2.5мм2
Номинальный ток	16 А
Номинальное напряжение	250В
Переключатели/датчики	два механических переключателя / два датчика приближения
Полный угол поворота	90°
Средний ресурс	10 000 000 циклов

Блоки концевых выключателей DN.ru APL-510N EX взрывозащищенные

Технические характеристики редукторов (pучных дублеров) DN.ru MON:

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Рабочая температура	от -20°C до +80°C
Климатическое исполнение	У, УХЛ, Т, ОМ
Ход	механический предел 0-90°
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Крутящий момент	250-1200 Нм

Редукторы (pучные дублеры) DN.ru MON

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:

Диаметр	L, мм	D, мм	D1, мм	D2, мм	n-d, шт-мм
DN50	108	165	125	99	4-18
DN65	112	185	145	118	4-18
DN80	114	200	160	132	8-18
DN100	127	220	180	156	8-18
DN125	140	250	210	184	8-18
DN150	140	285	240	211	8-22
DN200	152	340	295	266	12-22
DN250	165	405	355	319	12-26
DN300	178	460	410	370	12-26

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM

Габаритные и установочные размеры поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм	I, мм	J, мм	M, мм	N, мм	Z, мм	d, мм	K	L
PA-DA(SA)-052	30	41.5	65.5	72	92	65	30	80	36	50	11х11	14	147	40	M5x8	M6x10
PA-DA(SA)-065	36	47	81	88	108	72	30	80	50	70	14х14	18	168	40	M6x10	M8x13
PA-DA(SA)-083	46	57	98.5	108.7	128.7	92	30	80	50	70	17х17	21	204	40	M6x10	M8x13
PA-DA(SA)-105	57.5	64	122.5	133	153	109.5	30	80	70	102	22х22	26	268	40	M8x13	M10x16
PA-DA(SA)-130	67.5	74.5	145.5	155	185	127.5	30	130	70	102	22х22	26	301	55	M8x13	M10x16
PA-DA(SA)-140	75	77	161	172	202	137.5	30	130	102	125	27х27	31	390	55	M10x16	M12x20
PA-DA(SA)-160	87	87	184	197	227	159	30	130	102	125	27х27	31	458	55	M10x16	M12x20
PA-DA(SA)-210	113	113	235.5	255	285	210	30	130	-	140	36х36	40	532	80	-	M16x25
PA-DA(SA)-270	147	147	299	326	356	273	30	130	-	165	46х46	50	718	80	-	M20x25

Эскиз габаритов поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных:

A, мм	118
B, мм	118
C, мм	138.4
D, мм	17
E, мм	19
F, мм	7
G, мм	3
H, мм	4
I, мм	59
J, мм	59
K, мм	59
L, мм	59
M, мм	121.4
d1, мм	50
d2, мм	5

Эскиз габаритов блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Материалы деталей затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Диск	чугун GGG40 (аналог ВЧ40)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)

Эскиз материалов затворов дисковых поворотных DN.ru WBV1313E-2W-F Ду50-200 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM

Конструкция поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз поворотных пневмоприводов DN.ru двойного действия PA-DA-XXX
