Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4M310-08 220В, с ручным дублером MON, с БПВ AFC2000 для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах.
Приводы пневматические DN.ru поворотные используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие). |
Технические характеристики затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM:
Характеристика |
Значение |
Тип затвора |
дисковый поворотный |
Давление номинальное |
16 бар |
Температура рабочей среды |
от -20 до +120°C |
Применение |
водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Целлюлозно-бумажная промышленность |
Тип присоединения |
межфланцевый |
Класс герметичности |
А |
Страна производитель |
Россия |
Гарантия |
12 мес. |
|

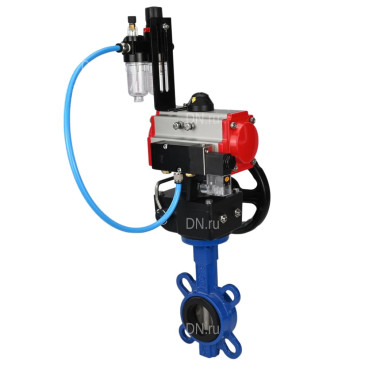

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA двойного действия, с пневмораспределителем 4M310-08 220В, с ручным дублером MON, с БПВ AFC2000
|
Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM:
Диаметр |
H, мм |
H1, мм |
L, мм |
Dм, мм |
Dк, мм |
D2, мм |
DN40 |
146 |
74 |
43 |
73 |
75 |
50 |
DN50 |
146 |
74 |
43 |
73 |
84.5 |
50 |
DN65 |
156 |
80 |
46 |
86 |
104.5 |
65 |
DN80 |
163 |
100 |
46 |
103 |
123.5 |
80 |
DN100 |
180 |
116 |
52 |
131 |
139.5 |
100 |
DN125 |
189 |
123 |
56 |
155 |
169.5 |
125 |
DN150 |
206 |
137 |
56 |
183 |
196 |
150 |
DN200 |
232 |
165 |
60 |
235 |
247 |
200 |
DN250 |
275 |
203 |
68 |
286 |
304 |
250 |
DN300 |
314 |
235 |
78 |
338 |
358 |
300 |
|
Эскиз габаритов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM
|
Материалы деталей затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM:
№ |
Наименование |
Материал |
1 |
Корпус |
чугун GGG50 (аналог ВЧ50) |
2 |
Манжета |
EPDM |
3 |
Диск |
чугун GGG40 (аналог ВЧ40) |
4 |
Шток |
нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) |
5 |
Шпилька |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
6 |
Втулка |
NBR |
7 |
Уплотнительное кольцо |
NBR |
8 |
Пластина фиксирующая |
углеродистая сталь |
|
Эскиз материалов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM
|
Параметры пневмопривода DN.ru PA:
- Рабочее давление пневмопривода - 6.0 бар
- Угол поворота привода - 90°
- Диапазон регулировки привода - 5°
- Страна производитель - Китай
- Среда эксплуатации - в помещениях и на открытом воздухе
- Индикатор положения - открыто/закрыто
- Покрытие - Все внутренние и внешние детали имеют антикоррозийное покрытие
|
Эскиз пневмопривода DN.ru PA |
