Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Пневмораспределитель DN.ru 4V320-10 220В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Блок концевых выключателей DN.ru APL-210N – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.
|
Технические параметры Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ру16 c , пневмораспределителем 4V320-10 220В, БКВ APL-210N:
Наименование |
Значение |
Давление номинальное PN, бар |
16 |
Температура рабочей среды, °С |
от -20 до 120 |
Присоединение к трубопроводу |
межфланцевый |
Тип затвора |
поворотный дисковый |
Класс герметичности |
A по ГОСТ 9544 |
Тип управления |
пневмопривод |
Страна производитель |
Россия |
|

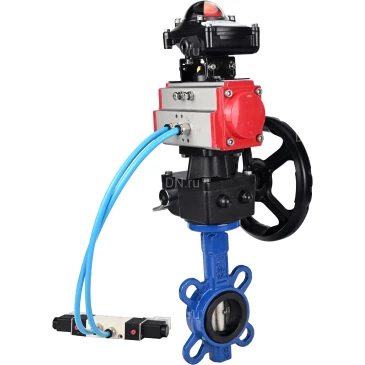

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-300 Ру16, межфланцевые, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом PA-DA, с пневмораспределителем 4V320-10 220В, БКВ APL-210N, ручным дублером MON
|
Габариты и размеры Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H c , пневмораспределителем 4V320-10 220В, БКВ APL-210N:
Диаметр |
H, мм |
H1, мм |
L, мм |
Dм, мм |
Dк, мм |
D2, мм |
DN40 |
146 |
74 |
43 |
73 |
75 |
50 |
DN50 |
146 |
74 |
43 |
73 |
84.5 |
50 |
DN65 |
156 |
80 |
46 |
86 |
104.5 |
65 |
DN80 |
163 |
100 |
46 |
103 |
123.5 |
80 |
DN100 |
180 |
116 |
52 |
131 |
139.5 |
100 |
DN125 |
189 |
123 |
56 |
155 |
169.5 |
125 |
DN150 |
206 |
137 |
56 |
183 |
196 |
150 |
DN200 |
232 |
165 |
60 |
235 |
247 |
200 |
DN250 |
275 |
203 |
68 |
286 |
304 |
250 |
DN300 |
314 |
235 |
78 |
338 |
358 |
300 |
|
Эскиз Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H c , пневмораспределителем 4V320-10 220В, БКВ APL-210N |
Таблица деталей и материалов Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H:
№ |
Наименование |
Материал |
1 |
Корпус |
чугун GGG50 (аналог ВЧ50) |
2 |
Манжета |
EPDM |
3 |
Диск |
чугун GGG40 (аналог ВЧ40) |
4 |
Шток |
нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) |
5 |
Шпилька |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
6 |
Втулка |
NBR |
7 |
Уплотнительное кольцо |
NBR |
8 |
Пластина фиксирующая |
углеродистая сталь |
|
Эскиз деталей и материалов Затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H |
Технические параметры пневмораспределителя DN.ru 4V320-10 220В
Наименование |
Значение |
Тип пневмораспределителя |
золотниковый |
Модель пневмораспределителя |
4V320-10 220В |
Рабочее давление, бар |
1.5 ÷ 8 |
Напряжение питания |
220В |
Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru 4V320-10 220В |
Технические параметры блока концевых выключателей DN.ru APL-210N
Наименование |
Значение |
Модель блока концевых выключателей |
APL-210N |
Срок службы, лет |
10 |
|
Блок концевых выключателей DN.ru APL-210N |
Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N:
№ |
Наименование |
Материал |
1 |
Корпус |
литьевой алюминий |
2 |
Индикаторный
колпак |
полиэстер пластик |
3 |
3D-индикатор |
ABC -пластик |
4 |
Кулачок |
полиэстер пластик |
5 |
Пружина |
нержавеющая сталь |
6 |
Винты |
нержавеющая сталь |
7 |
Уплотнительные
кольца |
NBR |
8 |
Втулка |
бронза |
9 |
Клемма
заземления |
нержавеющая сталь |
10 |
Вал |
нержавеющая сталь |
|
Схема подключения блока концевых выключателей DN.ru APL-210N |
Технические параметры ручных дублеров DN.ru:
Наименование |
Значение |
Способ монтажа |
горизонтальный/вертикальный |
Степень защиты, IP |
67 |
Тип присоединения |
ISO 5211 |
|
Эскиз ручного дублера DN.ru
|
Таблица деталей и материалов ручного дублера DN.ru:
№ |
Наименование |
Материал |
1 |
Шток для монтажа пневмопривода |
Сталь 45 |
2 |
Уплотнительное кольцо |
EPDM |
3 |
Фиксирующая пружина |
Пружинная сталь |
4 |
Верхняя торцевая крышка |
Сплав алюминия |
5 |
Винт |
Сталь 304 |
6 |
Фиксирующая скоба (главная тяга) |
Сталь 304 |
7 |
Корпус |
Сплав алюминия |
8 |
Уплотнительное кольцо |
EPDM |
9 |
Редуктор |
Чугун ВЧ50 |
10 |
Переходная муфта |
Чугун ВЧ40 |
11 |
Шток редуктора |
Чугун ВЧ40 |
|
Эскиз деталей и материалов ручного дублера DN.ru |
