Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. |
Технические параметры затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000:
| Наименование |
Значение |
| Давление номинальное PN, бар |
16 |
| Температура рабочей среды, °С |
от -10 до 90 |
| Применение |
водоснабжение, теплоснабжение |
| Присоединение к трубопроводу |
Межфланцевый (резьбовые проушины) |
| Тип затвора |
поворотный дисковый |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
пневмопривод |
| Страна производитель |
Россия |
|

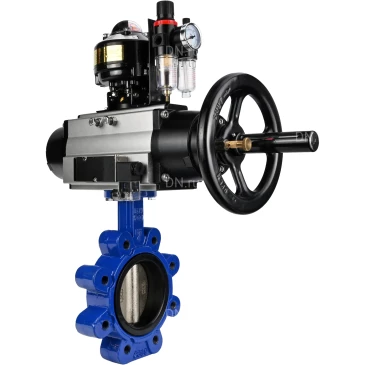

Затворы дисковые поворотные DN.ru WBV1616N-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланцевые, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000 |
Габариты и размеры затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000:
| Модель |
H, мм |
A, мм |
Е, мм |
I, мм |
В, мм |
С, мм |
| Ду125 |
317.5 |
495 |
200 |
162 |
88 |
139 |
| Ду150 |
354.5 |
495 |
200 |
162 |
88 |
139 |
|
Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000 |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000:
| № |
Детали |
Материал |
| 1 |
Корпус |
чугун QT450 (аналог ВЧ 45) |
| 2 |
Диск |
чугун QT450 (аналог ВЧ 45) |
| 3 |
Седловое уплотнение |
NBR |
| 4 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616N-2W-Fb-H Ду125-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, межфланцевых, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-510N EX и БПВ AFC2000 |
Технические параметры пневмопривода DN.ru PA-DA-105-1
| Наименование |
Значение |
| Модель |
PA-DA-105-1 |
| Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru PA-DA-105-1 |
Габариты и размеры пневмопривода DN.ru PA-DA-105-1
| Модель пневмопривода |
PA-DA-105-1 |
| A, мм |
495 |
| A1, мм |
461.5 |
| B, мм |
133 |
| C, мм |
109.5 |
| D, мм |
153 |
| E, мм |
57.5 |
| F, мм |
64 |
| G, мм |
26 |
| H, мм |
80 |
| I, мм |
30 |
| N, мм |
22 |
| W, мм |
200 |
| J, мм |
102 |
| K, мм |
70 |
| L, мм |
М10х16 |
| M, мм |
М8х13 |
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 |
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1
| № п/п |
Наименование детали |
Материал |
| 1 |
Индикаторный винт |
ABS (пластик) |
| 2 |
Индикатор положения |
ABS (пластик) |
| 3 |
Пружинный зажим |
Нержавеющая сталь 304 |
| 4 |
Шайба |
Нержавеющая сталь 304 |
| 5 |
Внешняя шайба |
Инженерный пластик |
| 6 |
Регулировочный винт |
Нержавеющая сталь 304 |
| 7 |
Гайка |
Нержавеющая сталь 304 |
| 8 |
Шайба |
Нержавеющая сталь 304 |
| 9 |
Корпус |
Экструдированный алюминивый сплав |
| 10 |
Поршень |
Литой под давлением алюминиевый сплав |
| 11 |
Уплотнительное кольцо поршня |
NBR |
| 12 |
Группа подшипников |
Инженерный пластик |
| 13 |
Уплотнительное кольцо торцевой крышки |
NBR |
| 14 |
Торцевая крышка |
Литой алюминиевый сплав, покрытый полиэфирной краской |
| 15 |
Винт крепежный |
Нержавеющая сталь 304 |
| 16 |
Шайба внутренняя |
Инженерный пластик |
| 17 |
Уплотнительное кольцо |
NBR |
| 18 |
Подшипник |
Инженерный пластик |
| 19 |
Фиксатор |
Легированная сталь |
| 20 |
Шестерня |
Легированная сталь |
| 21 |
Подшипник |
Инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 |
Технические параметры пневмораспределителя DN.ru 4М310-08 24В NAMUR
| Наименование |
Значение |
| Тип пневмораспределителя |
золотниковый |
| Модель пневмораспределителя |
4М310-08 24В NAMUR |
| Рабочее давление, бар |
1.5 ÷ 8 |
| Напряжение питания |
24В |
| Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru 4М310-08 24В NAMUR |
Габариты и размеры пневмораспределителя DN.ru 4М310-08 24В NAMUR
| Модель |
4M310-08 |
| A, мм |
40 |
| C, мм |
24 |
| D, мм |
28 |
| E, мм |
32 |
| F, мм |
40 |
| G, мм |
21.5 |
| H, мм |
69 |
| I, мм |
45 |
| K, мм |
17.5 |
| L, мм |
135 |
| J, мм |
29.3 |
| N, мм |
40 |
| M, мм |
27 |
|
Эскиз габаритов и размеров пневмораспределителя DN.ru 4М310-08 24В NAMUR |
Технические параметры блока концевых выключателей DN.ru APL-510N EX
| Наименование |
Значение |
| Модель блока концевых выключателей |
APL-510N EX |
| Срок службы, лет |
10 |
|
Блок концевых выключателей DN.ru APL-510N EX |
Габариты и размеры блока концевых выключателей DN.ru APL-510N EX
| Модель БКВ |
APL-510N EX |
| A, мм |
118 |
| B, мм |
118 |
| C, мм |
138,4 |
| D, мм |
17 |
| E, мм |
19 |
| F, мм |
7 |
| G, мм |
3 |
| H, мм |
4 |
| I, мм |
59 |
| J, мм |
59 |
| K, мм |
59 |
| L, мм |
59 |
| M, мм |
121,4 |
| Ød1, мм |
50 |
| Ød2, мм |
5 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX |
Технические параметры блока подготовки воздуха Dn.ru AFC2000
| Наименование |
Значение |
| Рабочее давление, бар |
8 |
| Регулируемый диапазон давления, бар |
0.5 ÷ 9 |
| Размер фильтруемых частиц, мкм |
40 мкм |
| Вес, кг |
0.395 |
|
Блок подготовки воздуха Dn.ru AFC2000 |
Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:
| Модель БПВ |
AFC2000 |
| A, мм |
162 |
| B, мм |
88 |
| C, мм |
139 |
| D, мм |
31 |
| E, мм |
53.5 |
| F, мм |
12 |
| G, мм |
8 |
| H, мм |
7 |
| I, мм |
13.3 |
| J, мм |
39 |
| K, мм |
5 |
| L, мм |
40 |
| M, мм |
32 |
| N, мм |
53 |
| O, мм |
29 |
| P, мм |
6 |
| R, мм |
41.5 |
|
Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000 |
