Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Артикул: D050-91883
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 108 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 14.15 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
65 984,92
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Артикул: D050-91884
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 112 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 16.10 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
68 199,22
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Артикул: D050-91886
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 127 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 17.50 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
68 921,46
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду80 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 и пневмораспределителем 4М310-08 220В NAMUR
Артикул: D050-91885
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1331E-2W-F-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 114 мм
Тип присоединения: Фланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 16.95 кг
Категория: Затворы с пневмоприводом
на 2026-02-19
69 863,3
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Привод пневматический предназначен для автоматизации процесса управления четвертьоборотной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50-200
Номинальное давление PN, бар16
Температура рабочей среды t, ⁰Cот -25 до +130
Рабочая средахолодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалам
Направление потокадвустороннее
Класс герметичностиA ГОСТ 9544-2015
Присоединение к трубопроводуфланцевое
Материал корпусачугун GGG40 (аналог ВЧ40)
Материал дисканержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сферы применениясистемы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет10
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1 и 4М310-08 220В NAMUR

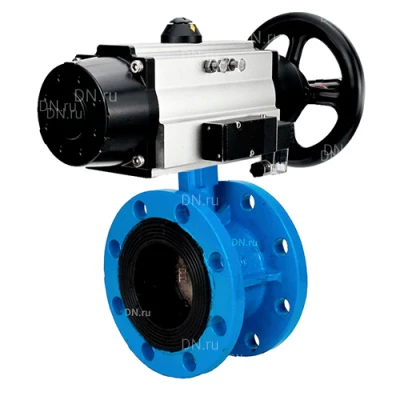

Изображение затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

РазмерL, ммD, ммD1, ммD2, ммn-d, мм
Ду50108165125994-18
Ду651121851451184-18
Ду801142001601328-18
Ду1001272201801568-18
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1 и 4М310-08 220В NAMUR

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

№Наименование деталиМатериал
1Корпусчугун GGG40 (аналог ВЧ40)
2Дискнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Седловое уплотнениеEPDM
4Штокнержавеющая сталь SS 420 (аналог ст.20Х13)
Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-100 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с PA-DA-105-1 и 4М310-08 220В NAMUR

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-100 Ру16

Технические параметры пневмораспределителей DN.RU 4M310-08 220V NAMUR

ХарактеристикаЗначение
Конструкциязолотникового типа
Максимальное давление, бар10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °Cот 0 до +60
Частота срабатывания5 циклов в секунду
Ручное дублированиеесть
Степень защиты/класс изоляцииIP65/F
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпусаанодированный алюминий
Эффективная площадь сечения, мм225 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)G1/4”
Размер портов отвода воздуха (в пневмопривод)2 х Ø19.2 мм
Время отклика, сек0,05
Напряжение питания, В220AC
Мощность катушки5,5 ВА
Вес, кг0,35
Средний ресурс, циклов10 000 000
Изображение пневмораспределителей DN.RU 4M310-08 220V NAMUR

Изображение пневмораспределителей DN.RU 4M310-08 220V NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 220V NAMUR

№Наименование деталиМатериал
1Разъеминженерный пластик
2ГайкаPOM + углеродистая сталь
3Катушкамедь
4Управляющие элементы-
5Пластинауглеродистая сталь
6ПоршеньPOM
7Седло управляющего клапанаинженерный пластик
8Корпус клапанаалюминиевый сплав
9Золотникалюминиевый сплав
10Уплотнительное кольцо O-образной формыHNBR
11Задняя крышкаинженерный пластик
12Фильтрсинтетический материал
13ПоршеньPOM
14Пружинанержавеющая сталь
15Ручной дублеринженерный пластик
16Заднее седлоалюминиевый сплав
17Седло пружиныалюминиевый сплав
18Буксирная скоба типа C65Mn (аналог 65Г)
Эскиз деталировки пневмораспределителей DN.RU 4M310-08 220V NAMUR

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 220V NAMUR

Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

ХарактеристикаЗначение
Тип пневмоприводадвойного действия
Давление управления, бар2 ÷ 8
Управляющая средаподготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура, °Cот -20 до +80
Визуальный индикатор положенияоткрыто / закрыто
Ручное управлениеоткрыто / закрыто
Ручное управлениемаховик
Угол поворота, °90 ± 5
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR
Присоединительная резьба подачи воздухаG 1/4ʺ
Тип ISO фланцаF07/F10
Квадрат штока, мм22х22
Вес, кг9
Средний ресурс, циклов закрытие/открытие300 000
Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

№Наименование деталиМатериал
1Индикаторный винтABS - пластик
2Индикатор положенияABS - пластик
3Пружинный зажимнержавеющая сталь 304
4Шайбанержавеющая сталь 304
5Внешняя шайбаинженерный пластик
6Регулировочный винтнержавеющая сталь 304
7Гайканержавеющая сталь 304
8Шайбанержавеющая сталь 304
9Корпусэкструдированный алюминиевый сплав
10Поршеньлитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковинженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкалитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйнержавеющая сталь 304
16Шайба внутренняяинженерный пластик
17Уплотнительное кольцоNBR
18Подшипникинженерный пластик
19Фиксаторлегированная сталь
20Шестернялегированная сталь
21Подшипникинженерный пластик
22Уплотнительное кольцоNBR
Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом

Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом
