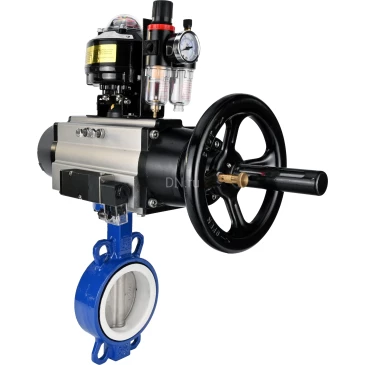

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду125 Ру16, корпус - углеродистая сталь WCB, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-510N-EX, с БПВ AFC2000

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 58 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: углеродистая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 13.72 кг

Категория: Затворы с пневмоприводом

Артикул: D050-38701

Доставим в город Москва:

В наличии:

49 869 ₽ $ €

до 2024-12-03

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru модель [markirovka] предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические приводы [markirovka_h2] предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители [pnevmoraspredelitel_model] [napriazhenie_pitaniia] используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Блок подготовки воздуха AFC2000 DN.ru предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей.

Блок концевых выключателей DN.ru APL-510N-EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду125 Ру16, корпус - углеродистая сталь WCB, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-510N-EX, с БПВ AFC2000:

Наименование	Значение
Рабочее давление, бар	16
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду125 Ру16, корпус - углеродистая сталь WCB, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-510N-EX, с БПВ AFC2000

Габариты и размеры Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду125 Ру16, корпус - углеродистая сталь WCB, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-510N-EX, с БПВ AFC2000:

Типоразмер	A, мм	B, мм	A1, мм	W, мм	I, мм	C, мм
Ду125	213	127	495	200	162	139

Эскиз Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb Ду125 Ру16, корпус - углеродистая сталь WCB, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-510N-EX, с БПВ AFC2000

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Параметры пневмораспределителя 4m310-08 220в:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель 4m310-08 220в

Основные технические характеристики блока концевых выключателей DN.ru APL-510N-EX

Кабельные вводы	2 x NPT3/4”
Степень защиты корпуса, IP	67
Номинальное напряжение, В	250
Допустимая температура окружающей среды, °С	от -40 до +80
Срок службы, лет	10

Изображение блока концевых выключателей DN.ru APL-510N-EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N-EX:

H, мм	L, мм	B, мм	D, мм	D1, мм	M, мм
77	112	88	10	5	20х1.5

Эскиз блока концевых выключателей DN.ru APL-510N-EX

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395
