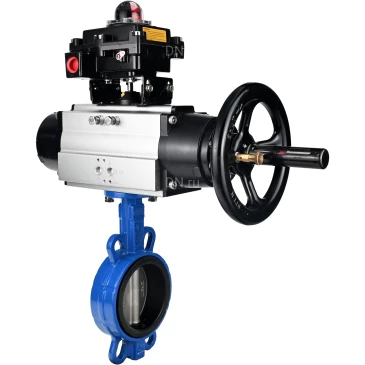

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду125-150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb Ду125 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 125 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 13.22 кг

Категория: Затворы с пневмоприводом

Артикул: D050-38618

Доставим в город Москва:

В наличии:

35 986 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb Ду150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV1432N-2W-Fb

Диаметр условный: 150 мм

Давление условное: 16 бар

Строительная длина: 56 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Материал корпуса: Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7

Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3

Материал уплотнения: NBR

Применение: вода, масла, углеводороды, нейтральные среды, животные жиры

Вес: 14.82 кг

Категория: Затворы с пневмоприводом

Артикул: D050-38619

Доставим в город Москва:

В наличии:

38 324 ₽ $ €

до 2024-11-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Пневматические поворотные приводы DN.ru-DA предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределители 4M310-08 220 В используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.

Блок концевых выключателей APL-410N EX предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЖЁЛТЫЙ-ОТКРЫТО.

Технические параметры Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду125-150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX:

Наименование	Значение
Рабочее давление, бар	16
Применение	водоснабжение, теплоснабжение
Присоединение к трубопроводу	межфланцевый
Тип затвора	поворотный дисковый
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду125-150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Габариты и размеры Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду125-150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX:

Типоразмер	A, мм	B, мм	A1, мм	W, мм
Ду125	178	125	495	200
Ду150	191	140	495	200

Эскиз Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb Ду125-150 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 220В, с БКВ APL-410N EX

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Наименование	Значение
Конструкция	двойного действия
Номинальный крутящий момент, Нм	202
Угол поворота привода	90°
Рабочее давление, бар	8
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Параметры пневмораспределителя 4m310-08 220в:

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель 4m310-08 220в

Основные технические характеристики блока концевых выключателей DN.ru APL-410N EX

Корпус	всепогодный IP65 взрывозащищенный Exd IIB T6
Кабельные вводы	2 x NPT1/2”
Клеммные колодки	8 точек (0,05 – 2,5) мм2
Индикатор положения	0 - 90° (свободный поворот на 90°) ЗАКРЫТО -красный; ОТКРЫТО - желтый
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Допустимая температура окружающей среды, °С	от -25 до +80
Срок службы, лет	10

Изображение блока концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

H, мм	L, мм	B, мм	D, мм	D1, мм	M, мм
77	112	88	10	5	20х1.5
