Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду50 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду50 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Артикул: D050-96510
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-ISO-H
Диаметр условный: 50 мм
Давление условное: 25 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: Межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, сточные воды
Вес: 11.15 кг
Категория: Затворы с пневмоприводом
на 2026-02-22
58 355,65
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду65 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду65 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Артикул: D050-96511
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-ISO-H
Диаметр условный: 65 мм
Давление условное: 25 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: Межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, сточные воды
Вес: 12.00 кг
Категория: Затворы с пневмоприводом
на 2026-02-22
62 347,49
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду80 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду80 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Артикул: D050-96512
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-ISO-H
Диаметр условный: 80 мм
Давление условное: 25 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: Межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, сточные воды
Вес: 15.65 кг
Категория: Затворы с пневмоприводом
на 2026-02-22
77 807,33
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду100 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду100 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Артикул: D050-96507
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-ISO-H
Диаметр условный: 100 мм
Давление условное: 25 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: Межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, сточные воды
Вес: 16.75 кг
Категория: Затворы с пневмоприводом
на 2026-02-22
81 289,82
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду125 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-140, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду125 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-140, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Артикул: D050-96508
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-ISO-H
Диаметр условный: 125 мм
Давление условное: 25 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: Межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, сточные воды
Вес: 24.75 кг
Категория: Затворы с пневмоприводом
на 2026-02-22
104 918,17
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду150 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-160, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-ISO-H Ду150 Ру25 межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA-160, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX
Артикул: D050-96509
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631E-2W-Fb-ISO-H
Диаметр условный: 150 мм
Давление условное: 25 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: Межфланцевый
Управление: С пневмоприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, сточные воды
Вес: 35.95 кг
Категория: Затворы с пневмоприводом
на 2026-02-22
144 185,7
  • $
  • €

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой - для перемещения в противоположном направлении. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

ХарактеристикаЗначение
Номинальное давление PN, бар25
Температура рабочей среды t, ⁰Cот -20 до +120
Рабочая средавода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потокадвустороннее
Класс герметичности«A» ГОСТ 9544-2015
Присоединение к трубопроводумежфланцевое
Материал корпусачугун QT450 (аналог ВЧ45)
Материал дисканержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотненияEPDM
Сферы применениясистемы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет10
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-150 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX

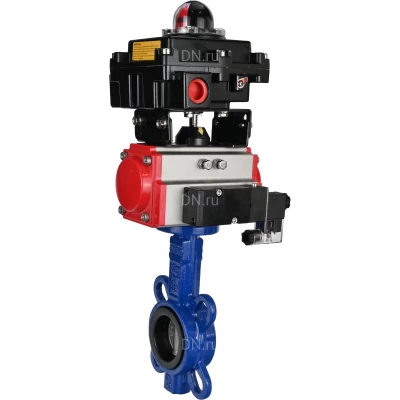

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

РазмерL, ммH1, ммH2, ммØD, ммØPCD, ммn–Ød
Ду504373115981254–19
Ду6546831221151458–19
Ду804693130128.71608–19
Ду100521101501451908–23
Ду125561271621802208–28
Ду150561501902072508–28
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-150 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

№Наименование деталиМатериал
1Корпусчугун QT450 (аналог ВЧ45)
2Седловое уплотнениеEPDM
3Дисксталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4Штифтсталь нержавющая 14Cr17Ni2 (14Х17Н2)
5Штоксталь нержавеющая 20Cr13 (аналог 12Х13)
6Уплотнительное кольцоEPDM
7Болтсталь нержавеющая А2-70 (аналог 08Х18Н10)
8Шайбасталь нержавеющая А2-70 (аналог 08Х18Н10)
9Гайкасталь нержавеющая А2-70 (аналог 08Х18Н10)
11Винтсталь нержавеющая А2-70 (аналог 08Х18Н10)
Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-150 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-410N EX

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Технические параметры пневмоприводов DN.ru PA-SA с возвратными пружинами

ХарактеристикаЗначение
БрендDN.ru
Тип пневмоприводас возвратными пружинами
Количество пружин10 шт
Номинальное давление12 бар
Рабочее давление2...8 бар
Средасжатый воздух
Температура рабочей средыот -20 °C до +80 °C
Угол поворота0 - 90°
Регулировка угла поворота±5%
Страна производительКитай
Максимальный диаметр частиц рабочей среды≤30 мкм2
Стандарт верхнего соединенияNAMUR
Стандарт соединения подачи воздухаNAMUR

Видео пневмоприводов DN.ru PA-SA с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA с возвратными пружинами

№Наименование деталиМатериал
1Индикаторный винтАБС-пластик
2Индикатор положенияАБС-пластик
3Пружинный зажимнержавеющая сталь 304
4Металлическая шайбанержавеющая сталь 304
5Прижимная шайбаинженерный пластик
6Корпусэкструдированный алюминиевый сплав с твердым анодированием
7Прижимная шайбаинженерный пластик
8Ограничительлегированная сталь
9Уплотнительное кольцо вала верхнееNBR
10Антифрикционное кольцо вала верхнееинженерный пластик
11Валлегированная сталь никелированная
12Антифрикционное кольцо вала нижнееинженерный пластик
13Уплотнительное кольцо вала нижнееNBR
14ЗаглушкаNBR
15Уплотнительное кольцо регулировочных винтовNBR
16Шайба регулировочного винтанержавеющая сталь 304
17Стопорная гайка регулировочного винтанержавеющая сталь 304
18Винт регулировочныйнержавеющая сталь 304
19Поршеньалюминиевый сплав, литой под давлением
20Направляющая накладка поршняинженерный пластик
21Антифрикционное кольцо поршняинженерный пластик
22Уплотнительное кольцо поршняNBR
23Комплект пружинпружинная сталь
24Уплотнительное кольцо крышкиNBR
25Торцевая крышкалитой алюминий с полиэфирным покрытием
26Винт крышкинержавеющая сталь 304
27Стопорный винтнержавеющая сталь 304
28Адаптеруглеродистая сталь
Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Эскиз деталировки пневмоприводов DN.ru PA-SA с возвратными пружинами

Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

ХарактеристикаЗначение
Корпусвсепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6
Совместимые устройства- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота90°
Кабельные вводы2 x NPT1/2”
Электрическое подключениеклеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2
Резьба кабельного ввода2 x NPT1/2”
Тип визуального индикаторадвухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчикидва механических переключателя два датчика приближения
Номинальное напряжение, В250
Номинальный ток, А10
Допустимая температура окружающей среды, °Сот -25 до +80
Срок службы, лет10
Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

№НаименованиеМатериал
1Визуальный индикаторABS пластик / поликарбонат
2Крышка визуального индикатораполикарбонат
3Этикетка-
4Винты крышки БКВнержавеющая сталь
5Крышка корпуса БКВлитье алюминия под давлением
6Валнержавеющая сталь
7Концевые выключатели-
8Кулачки (эксцентрики)поликарбонат
9Корпус БКВлитье алюминия под давлением
10Клеммник-
11Клемма заземлениянержавеющая сталь
12Отверстие (резьба) для кабельного ввода-
13Кронштейннержавеющая сталь
Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных

Технические параметры пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

ХарактеристикаЗначение
Конструкциязолотникового типа
Максимальное давление, бар10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар1,5 ÷ 8
Вид пневмораспределителя5/2 пятилинейный, двухпозиционный
Рабочая средаочищенный воздух (тонкость очистки 40 мкм)
Температура эксплуатации, °Cот 0 до +60
Частота срабатывания5 циклов в секунду
Ручное дублированиеесть
Степень защиты/класс изоляцииIP65/F
Присоединение к пневмоприводустыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпусаанодированный алюминий
Эффективная площадь сечения, мм225 (Cv = 1,4)
Размеры выхлопных портов (сброс в атмосферу)2 - PT1/4”
Размер порта подвода воздуха (в пневмораспределитель)G1/4”
Размер портов отвода воздуха (в пневмопривод)2 х Ø19.2 мм
Время отклика, сек0,05
Напряжение питания, В24DC
Мощность катушки4,8 Вт
Вес, кг0,35
Средний ресурс, циклов10 000 000
Изображение пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Изображение пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Деталировка пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

№Наименование деталиМатериал
1Разъеминженерный пластик
2ГайкаPOM + углеродистая сталь
3Катушкамедь
4Управляющие элементы-
5Пластинауглеродистая сталь
6ПоршеньPOM
7Седло управляющего клапанаинженерный пластик
8Корпус клапанаалюминиевый сплав
9Золотникалюминиевый сплав
10Уплотнительное кольцо O-образной формыHNBR
11Задняя крышкаинженерный пластик
12Фильтрсинтетический материал
13ПоршеньPOM
14Пружинанержавеющая сталь
15Ручной дублеринженерный пластик
16Заднее седлоалюминиевый сплав
17Седло пружиныалюминиевый сплав
18Буксирная скоба типа C65Mn (аналог 65Г)
Эскиз деталировки пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Эскиз деталировки пневмораспределителей DN.RU 4M310-08 24VDC NAMUR

Быстрый заказ

Вы можете отправить нам запрос на необходимые позиции и наш менеджер свяжется с вами в ближайшее время для формирования заказа

Нажмите, чтобы загрузить файлы или перетащите сюда
Максимальный размер файла - 10 Мб. Типы файлов: jpg, jpeg, png, xls, xlsx, doc, docx, pdf.
