Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия и ручным дублером MON

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду32 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с ручным дублером MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 32 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 5.95 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25595

Доставим в город Москва:

В наличии:

21 914 ₽ $ €

до 2024-12-30

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16, корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-065 двойного действия, с ручным дублером MON1-250-T26-ISO

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 25 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 5.95 кг

Категория: Затворы с пневмоприводом

Артикул: D050-25594

Доставим в город Москва:

В наличии:

21 914 ₽ $ €

до 2024-12-30

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные DN.ru AL-316L-EPDM предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Ручной дублер с отключаемым сцеплением DN.ru DN.ru WBV0232E-2W-Fb PA-DA MON позволяет вручную устанавливать необходимое позиционирование клапанов, заслонок и других устройств на четверть оборота при замене пневматических, электрических или гидравлических четвертьоборотных приводов. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Основные параметры затворов дисковых поворотных DN.ru AL-316L-EPDM Ду25-32 Ру16

Номинальный диаметр DN, мм	25-32
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Материал корпуса	алюминиевый сплав
Тип управления	ручной (рукоятка)
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Номинальное давление PN, Мпа (кг/см2)	1,2 (12)
Рабочее давление, бар	2...8
Рабочая среда	Фильтрованный сжатый воздух или неагрессивные газы, масла
Максимальный диаметр частиц	Менее 30 мкм2
Рабочая температура, °С	от -20 до +80
	от -40 до +80 (низкотемпературная версия)
	от -20 до +160 (при сухом воздухе)
Диапазон регулирования	5° для вращения при 0° и 90°
Ручное дублирование	есть
Индикатор положения	открыто/закрыто
Среда эксплуатации	в помещениях и на открытом воздухе (все внутренние и внешние детали имеют антикоррозийное покрытие).

Основные параметры ручных дублеров

Модель	Передаточное соотношение	Крутящий момент, Нм	Вес, кг
HDM-1	26:1	250	3,0
HDM-2	28:1	450	4,5
HDM-3	38:1	700	6,9

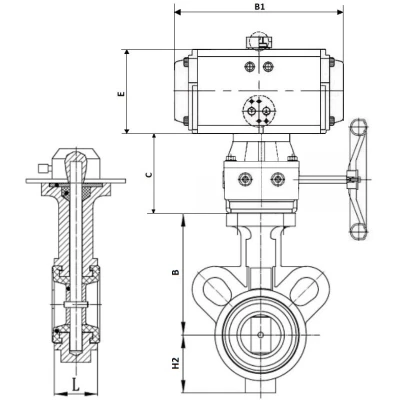

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb Ду25-32 Ру16 с пневмоприводом PA-DA двойного действия и ручным дублером MON

Основные параметры затворов дисковых поворотных DN.ru AL-316L-EPDM Ду25-32 Ру16

Основные параметры ручных дублеров
